Installation, Operating
and Service Instructions
for use by heating contractor

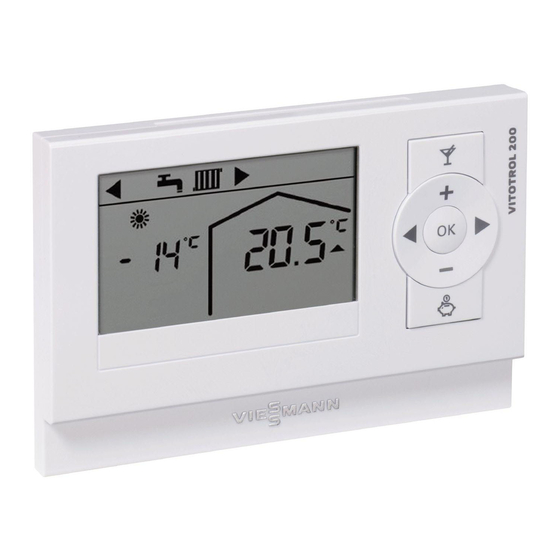

Vitotrol 200A
Remote Control
VITOTROL 200A
Certified as a component
part for Viessmann boilers
5583 141 v1.0 10/2013
Product may not be exactly as shown
IMPORTANT
Read and save these instructions
for future reference.
Please file in Service Binder
Related Manuals for Viessmann VITOTROL 200A
Summary of Contents for Viessmann VITOTROL 200A
-
Page 1
Vitotrol 200A Remote Control VITOTROL 200A Product may not be exactly as shown IMPORTANT Read and save these instructions Certified as a component for future reference. part for Viessmann boilers 5583 141 v1.0 10/2013 Please file in Service Binder… -
Page 2: Safety, Installation And Warranty Requirements
Safety Vitotrol 200A, Installation, Operating and Service Safety, Installation and Warranty Requirements Please ensure that these instructions are read and understood before commencing installation. Failure to comply with the instructions listed below and details printed in this manual can cause product/property damage, severe personal injury, and/or loss of life.
-
Page 3: Table Of Contents
Table of Contents Vitotrol 200A, Installation, Operating and Service Page Safety Safety, Installation and Warranty Requirements….2 Safety Terminology………….2 Installation Location…………..4 Installing and Connecting……….5 Connecting Several Remote Control Units……6 Fitting the Programming Unit……..7 Removing thew programming unit (if required)….7 Commissioning Configuring the Remote Control……..8 Changing the Configuration During the Operation..8…
-
Page 4: Location
Installation Vitotrol 200A, Installation, Operating and Service Location The Room Temperature Sensor can only be used for room temperature sensing in the main living area, adjusting the boiler water temperature or supply temperature to the individual room. The room temperature sensor does not have any adjustment possibilities.
-
Page 5: Installing And Connecting
Installation Vitotrol 200A, Installation, Operating and Service Installing and Connecting Note: Electronic modules can be damaged by electrostatic discharges. Before beginning work, touch a grounded object, such as heating or water pipes, to discharge static loads. Connection Two-wire communication cable 21 AWG, with a maximum cable length up to 150 ft.
-
Page 6: Connecting Several Remote Control Units
Vitotrol 200A, Installation, Operating and Service Connecting Several Remote Control Units Up to 2 remote control units can be connected to a boiler control unit, including a combination of one Vitotrol 200A and one Vitotrol 300A. Refer to the Vitotrol 300A Installation…
-
Page 7: Fitting The Programming Unit
Do not insert batteries into the programming unit. 1. Hook the bottom of the Vitotrol 200A interface to the mounting plate. 2. Push the top of the Vitotrol 200A interface in to the mounting plate. Removing the Programming Unit (if required) 1.
-
Page 8: Configuring The Remote Control
Commissioning Vitotrol 200A, Installation, Operating and Service Configuring the Remote Control Up to 2 remote controls may be connected to the boiler control unit. 1. Switch ON the power supply on the control unit. The remote control display shows “H 1”.
-
Page 9: Operation Information
H Standard room temperature H Heating program All other settings are transmitted from the Vitotrol 200A to the Vitotronic control unit and vice-versa. Always the latest adjustments apply to your heating circuit.
-
Page 10: Required Settings
Operation Vitotrol 200A, Installation, Operating and Service Required Settings If you want central heating, check the following points: Have you set the required room temperature (set room temperature)? Have you set the correct heating program? Setting the Room Temperature for Standard Heating Mode Factory setting: 68°…
-
Page 11: Comfort And Energy Saving Functions
Operation Vitotrol 200A, Installation, Operating and Service Comfort and Energy Saving Functions Selecting comfort mode With this function, you can change the room temperature for several hours, e.g. if guests unexpectedly stay longer in the evening. With this function, DHW is boosted to the set temperature selected at the Vitotronic control unit.
-
Page 12: Rooms Are Too Cold
Troubleshooting Vitotrol 200A, Installation, Operating and Service Rooms are too Cold Remote control set incorrectly. Check and correct settings if required: must be selected (see page 10). Set room temperature (see page 10). No fuel. With oil/LPG: Check the fuel reserves and re-order if required.
-
Page 13: Terminology
Additional Information Vitotrol 200A, Installation, Operating and Service Terminology Setback mode (reduced heating mode) See “Reduced heating mode”. Standard heating mode When you are in the house during the day, you can heat Heating program the rooms in standard heating mode. Set the periods with…
-
Page 14: Parts List
Additional Information Vitotrol 200A, Installation, Operating and Service Parts List When ordering spare parts see price list. Parts 017 Wall mounting base 018 Programming unit Parts (not shown) 080 Installation and service instructions 081 Operating instructions Specifications Power supply via KM BUS Power consumption 0.2 W…
-
Page 15
Vitotrol 200A, Installation, Operating and Service… -
Page 16
5583 141 v1.0 Technical information subject to change without notice. Printed on environmentally friendly (recycled and recyclable) paper.
