Устройство фундамента руководство

Шаг 1

Выбор участка — это первый важный шаг к созданию прочного фундамента. Сначала доработайте участок, исходя из ваших требований, местоположения участка, состояния грунта участка (не подвержен частым заболачиванию). Обязательно исследуйте состояние почвы на вашем земельном участке.

Часто это требует специального фундамента / обработки, так как грунт может не иметь желаемой несущей способности или может иметь некоторые неблагоприятные свойства, которые могут ослабить фундамент здания в долгосрочной перспективе.

В этом сценарии вам необходимо проконсультироваться с геотехническим консультантом / инженером-строителем для выбора правильного решения для фундамента вашего здания.

Шаг 2

Земляные работы — следующий важный шаг на пути к созданию фундамента вашего дома.

1. Вам необходимо провести надлежащую съемку своего участка, чтобы получить план расположения на местности на основе утвержденного чертежа.
2. Отметьте все столбы, линии выемки траншеи по отношению к осевым линиям стен.
3. Убедитесь, что земляные работы выполняются
4. Подрядчиком столько, сколько необходимо, и соответствуют уровням, выравниванию, форме и размеру.

В этом контексте вы можете назначить Подрядчика для проведения земляных работ фундамента вашего здания после проверки его полномочий на проведение аналогичных работ.

Шаг 3

Обработка от термитов — важный шаг для защиты вашего здания и фундамента от нападения термитов. Почву вокруг фундамента необходимо обработать соответствующими химическими веществами до уровня цоколя.

Противотермитная обработка, являющаяся специализированной работой, должна выполняться только через специализированное агентство. Специализированное агентство должно быть членом Индийской ассоциации по борьбе с вредителями.

Шаг 4

Следующим важным шагом при закладке фундамента вашего здания является уплотнение верхнего слоя вынутого грунта и нанесение на него слоя плоской подошвы из кирпича.

После этого следует укладывать тонкий слой (толщиной от 50 до 75 мм) тощего бетона размером как минимум на 13 сантиметров больше, чем размер фундамента.

Этот шаг обеспечит фундамент вашего здания на твердом и ровном основании для укладки RCC (армированного цементного бетона) основания и сохранит влажность бетона основания без какого-либо замачивания почвы.

Шаг 5

Следующий этап возведения фундамента — деревянная опалубка. Опалубка должна быть изготовлена ​​в соответствии с размером опоры и быть достаточно жесткой, чтобы не было движения при укладке арматурных стержней, укладке и уплотнении бетона. Зазор между опалубкой необходимо тщательно закрыть, чтобы предотвратить выход раствора из бетона.

ШАГ 6

Следующим важным этапом при закладке фундамента здания являются работы по стальной арматуре (арматуре).

Страны и территории, которые находятся в зоне землетрясения 3 и выше, используйте арматуру 500D TMT (желательно из плавильного завода), чтобы заземлить здание.

• Резку и гибку арматуры следует производить в соответствии с графиком гибки балки на кронштейне, чтобы избежать потерь стальных материалов.
• Арматуру и анкеровку следует выполнять надлежащим образом с использованием подходящих бетонных перекрытий, чтобы избежать любого движения арматуры во время заливки бетона.

Шаг 7

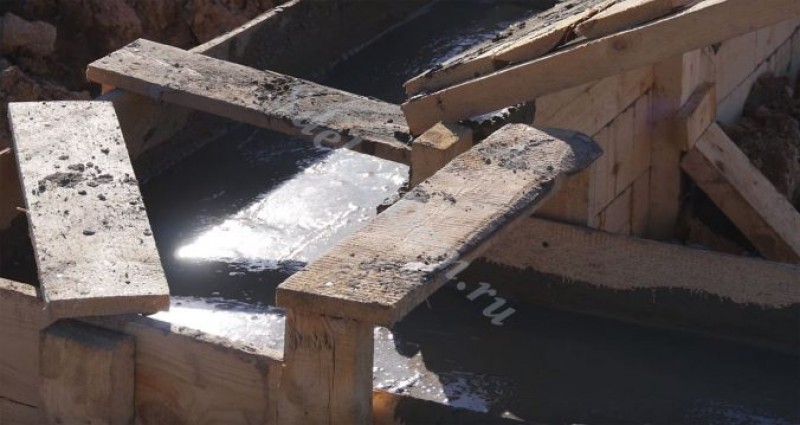

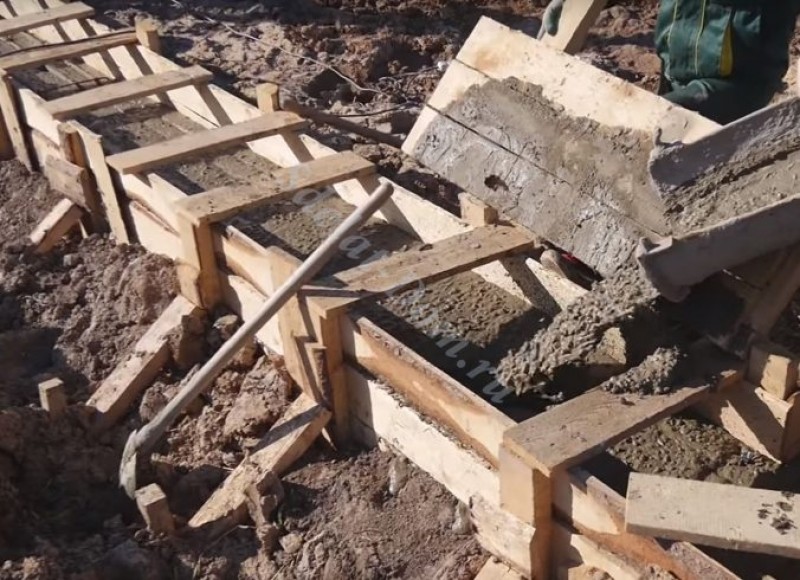

Последний важный этап строительства фундамента — заливка бетона в фундамент. Бетон должен соответствовать утвержденному расчетному классу.

1. Для проверки качества необходимо периодически проверять удобоукладываемость бетона во время бетонных работ и брать бетонные испытательные кубики в необходимом количестве для проверки прочности тестовых кубиков на раздавливание через 7 и 28 дней соответственно.
2. Бетон должен быть хорошо утрамбован и должным образом выдержан. Лечение следует начинать рано и продолжаться достаточно времени, чтобы достичь желаемой прочности и не растрескаться.

Все эти 7 шагов необходимы для создания прочного фундамента вашего дома. Правильный фундамент вашего дома невероятно важен. Любые ошибки, которые вы совершаете при закладке фундамента, нельзя изменить за весь срок службы вашего дома.

Как построить энергоэффективный фундамент

Что это такое?

Конструктивно ленточный фундамент – это конструкция из железобетона, созданная по периметру будущего строения для перераспределения нагрузки на грунт. Используется подобная опора для возведения жилых домов, гаражей, надворных хозпостроек, бань, гаражей и даже заборов. Сделать самому ее не сложно.

Однако при строительстве такого основания крайне важно придерживаться определенных правил и рекомендаций. При несоблюдении технологии изготовления ленточного фундамента о долговечности самой опорной конструкции и здания на ней можно будет забыть. Долго они не простоят.

Сезонное вспучивание грунтов, воздействие влаги на бетон без гидроизоляции, неправильно рассчитанные нагрузки – причин для разрушения ленточного основания, на котором уже стоит дом, множество. Все их необходимо заранее предусмотреть и учесть, иначе поврежденное либо полностью разрушенное строение придется возводить заново.

Закладка ленты: сборной и монолитной

Ленточный монолитный или блочный фундамент подходит для использования под различные здания и сооружается, в основном, на сухих и прочных грунтах. Возможно использование специальных железобетонных плит-подушек.

Сборный ленточный фундамент из блоков позволяет значительно ускорить строительство основания, т.к. им не нужно выстаиваться как «ленте» в течение месяца.

Ускорить возведение «ленты» можно наняв бригаду. Чем больше людей, тем более быстро выполняются все этапы работ.

Виды и типы фундамента

По глубине заложения он бывает МЗЛФ (мелкозаглубленным) и просто заглубленным. В первом случае бетонный пояс под малоэтажный дом закапывается всего лишь на 200–400 мм в землю, а во втором – заглубляется до полутора метров (ниже уровня промерзания земли).

Если грунты на стройплощадке скалистые, а грунтовые воды залегают глубоко, то лучше выбрать дешевый и небольшой по объему бетона мелкозаглубленный вариант. На пучинистых, с высоким УГВ и песчаных участках для дома делать придется более мощную и дорогую опору. Нередко смета на подобную основу для жилища выходит такой, что приходится вообще выбирать иной тип основания.

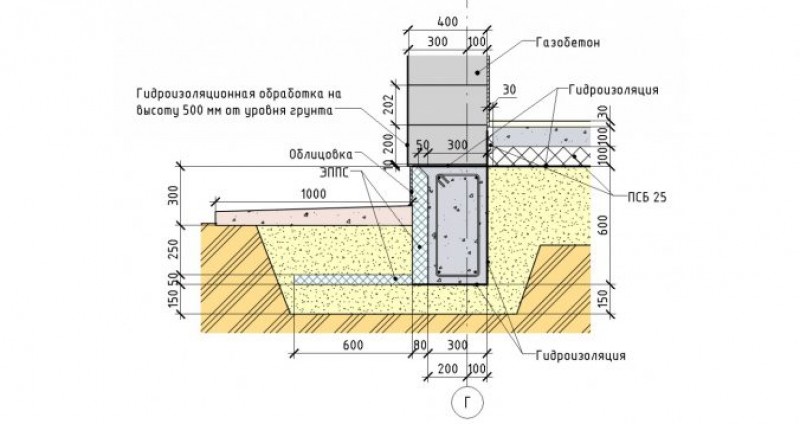

Схема стен с МЗЛФ

Конструктивно ленточное ж/б основание бывает:

• Монолитным;

• Блочным.

Первый вид выполняется путем заливки армированного пояса из железобетона. Второй вариант выкладывается из специальных фундаментных блоков заводского изготовления (ФБС) либо кирпича.

Для каких построек он подходит

Ленточные основания являются надежной опорой для зданий из различных материалов:

• Дерево.
• Пено- и газобетон.
• Кирпич.
• Бетонные плиты.

Материал и количество этажей определяют вес здания, от которого зависят расчетные параметры ленты — степень заглубления и толщина. Наряду с особенностями грунта, параметры здания являются основным материалом для выполнения инженерных расчетов при проектировании.

Как построить фундамент самостоятельно: пошаговое руководство

1. Определите глубину залегания почвенных вод и состав грунта. Для этого необходимо выкопать яму однометровой глубины. Отсутствие в ней воды означает, что почвенные воды залегают глубоко. Если грунт представляет собой смесь гравия, камня и песка, можно остановиться на простом ленточном основании, заглубленном на полметра. В случае наличия воды в яме, фундамент нужно заглублять на 0,5-1,2 м.

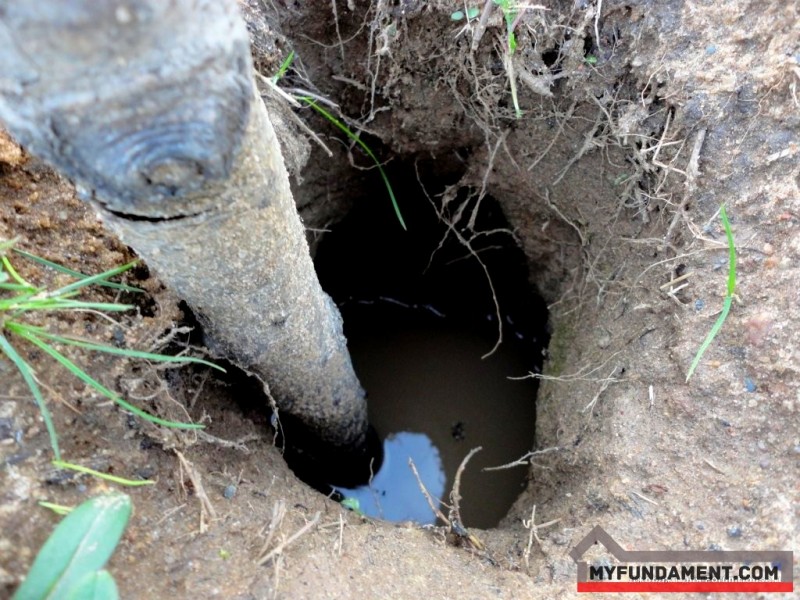

   Перед устройством основание узнайте уровень залегания грунтовых вод
2. Разметьте участок, снимите плодородный слой грунта. По периметру будущего здания выройте траншею нужной глубины, дно выровняйте с помощью песка.

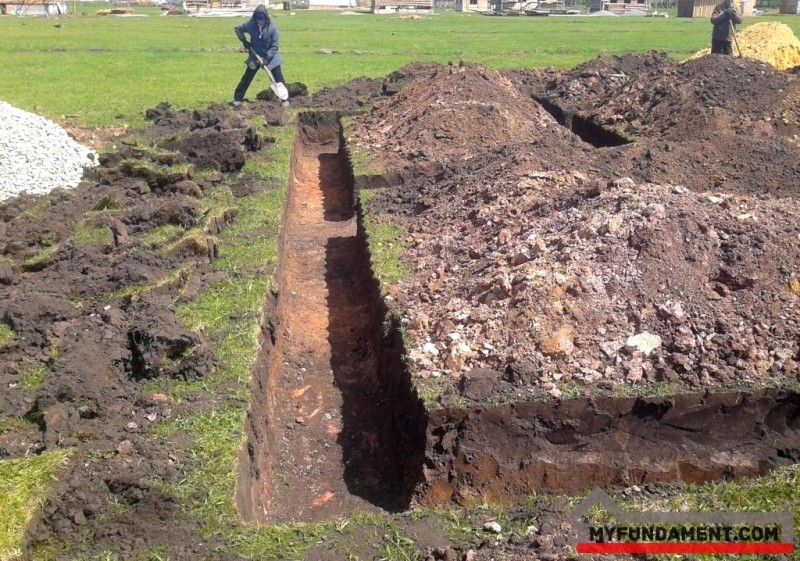

   Яма для «ленты» может быть разной глубины
3. Перед тем, как построить фундамент для дома, сделайте опалубку из фанерных листов или досок. Затем можно приступать к заливке. Для этого используют цементную смесь с подходящим наполнителем. Для ее приготовления берут цемент, щебенку и крупнозернистый песок в пропорции 1:5:3. Компоненты смешивают и заливают водой так, чтобы получилась сметанообразная консистенция. Чем гуще раствор, тем прочнее будет фундамент.

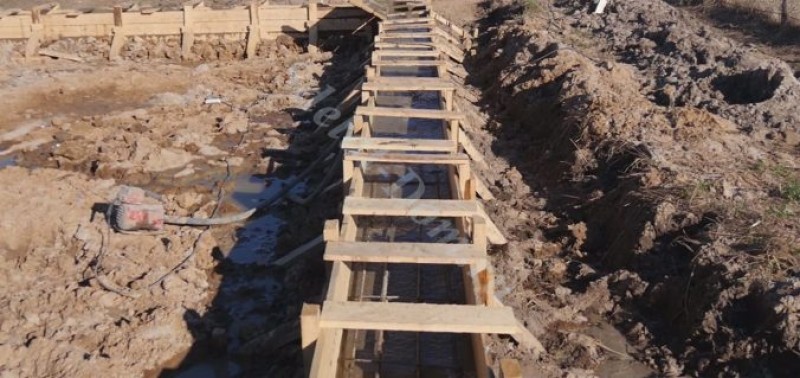

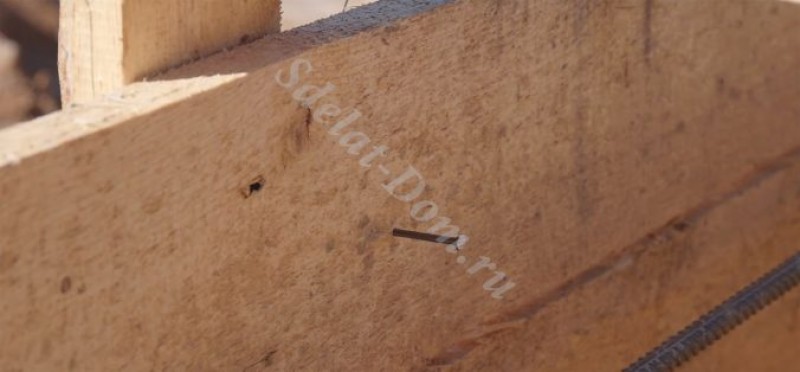

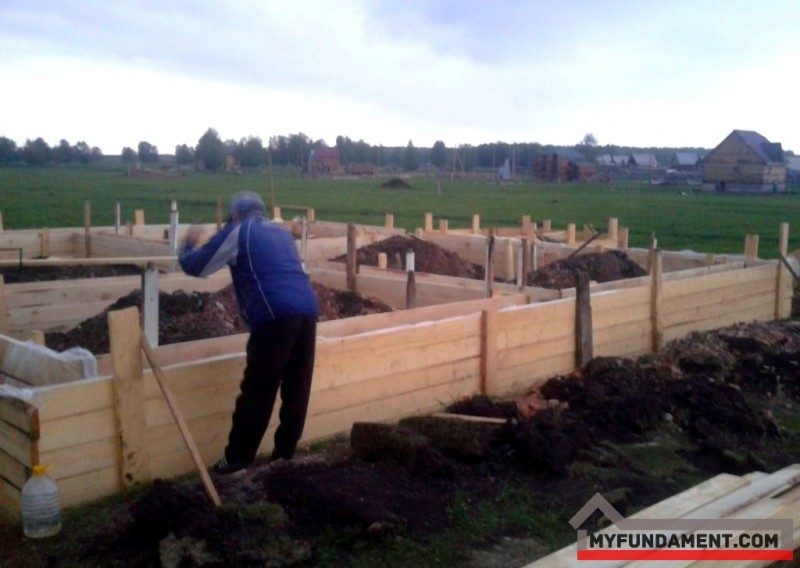

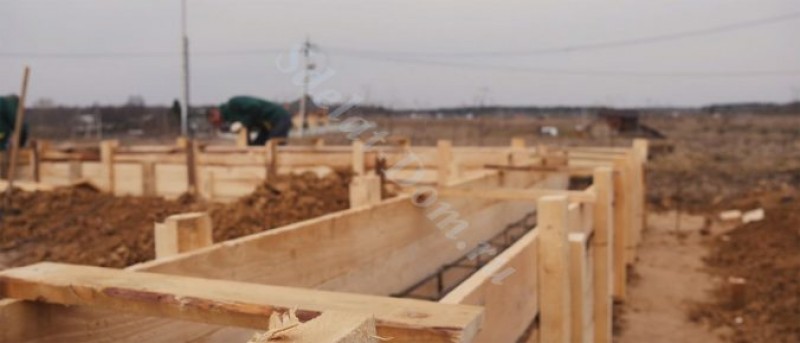

   Опалубка для основания дома выполняется из досок
4. Кладку основания из камней, блоков или кирпичей делайте на цементный раствор. Начинать ее нужно от песчаной подушки. Ширина на 20 см толще стен дома. Фундамент армируют металлическими стержнями, скрепленными проволокой.

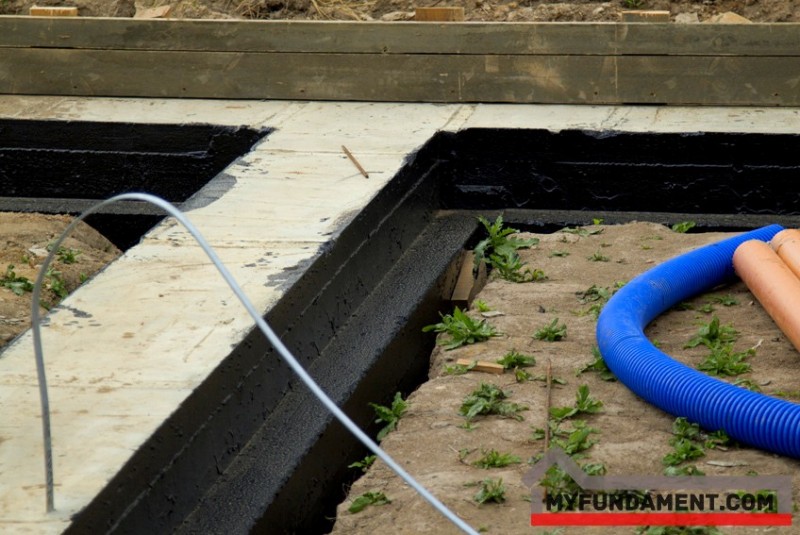

5. Сделайте гидроизоляцию основания. На уровне грунта уложите в траншею два рубероидных слоя, затем продолжайте возводить фундамент до нужной высоты. Для улучшения гидроизоляции подземную часть основы промазывают в несколько слоев горячим битумом, после чего траншею засыпают. На данном этапе нужно выровнять фундамент посредством уровня. При необходимости делают вводы для канализации и водопровода.
   Для качественного устройства фундамента необходимо сделать гидроизоляцию подземной части основания
6. Выше гидроизоляционного слоя укладывайте рядами блоки или кирпичи. Чтобы воспрепятствовать накоплению сырости в подполовом пространстве необходимо в противоположных стенках основы оставить вентиляционные отверстия.

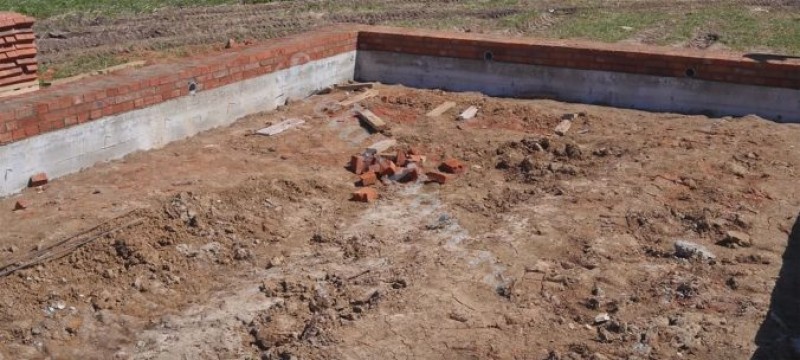

   После утепления и гидроизоляции прокладываем несколько цокольных рядов кирпича
7. После завершения укладки фундамента снова сделайте гидроизоляцию посредством рубероида либо другого сходного материала.

Оценка почвы на наличие грунтовых вод и глубины промерзания.

Полная и качественная оценка почвы возможна только при полноценном геологическом исследовании. Хорошо, что результаты этих исследований доступны в организации, владеющей землей. В противном случае почву необходимо обследовать самостоятельно. Для этого на стройплощадке выкапывается котлован или бурится колодец, затем измеряется высота засыпного слоя, который не может служить основанием для постройки. В начале строительства этот слой будет удален, останется только несущий пол.

При строительстве фундамента под частный дом необходимо учитывать, что в холодное время года набухает практически любой тип грунта.Если этой проблемы не избежать, необходимо следить за тем, чтобы подъем фундамента зимой происходил равномерно по всей площади постройки. Сухая почва поднимается меньше, чем влажная, а песчаная — глинистая.
При работе со сложными грунтами, грунтами, содержащими глинистые включения, часто используется подушка среднего размера из песка или гравия.

Деформация фундамента при подъеме грунта.Измерение средней и максимальной глубины промерзания почвы может быть довольно трудным, поскольку она имеет широкий диапазон. Во многом это зависит от плотности почвы: чем она плотнее, тем сильнее промерзание. Логично, что насыщенный влагой грунт тоже хорошо промерзает. Это значит, что если на строительной площадке есть грунтовые воды, фундамент нужно закладывать глубже или шире.

Полезные советы! Глинистые грунты очень трудно поддаются возведению фундамента, так как набухают неравномерно. Чтобы избежать деформации фундамента, возводимого на грунте с глинистыми включениями, необходимо создать противоскользящую подушку, то есть полностью заменить сложный грунт на песок.

Если вы делаете фундамент под каркасный дом своими руками, но финансовых ресурсов для проведения полноценного геологического исследования не хватает, можно воспользоваться старым, проверенным методом. Он состоит из осмотра асфальтированной дороги, ведущей к участку. Если ранней весной асфальт потрескался, значит, почва на участке неоднородная.

Полости в асфальте указывают на наличие подземных водотоков или мест, сильно сжатых при низкой температуре.Вы также можете провести опрос у ближайших соседей, которые расскажут о возможных проблемах с фундаментом вашего дома.

Проектирование фундаментов малоэтажных зданий

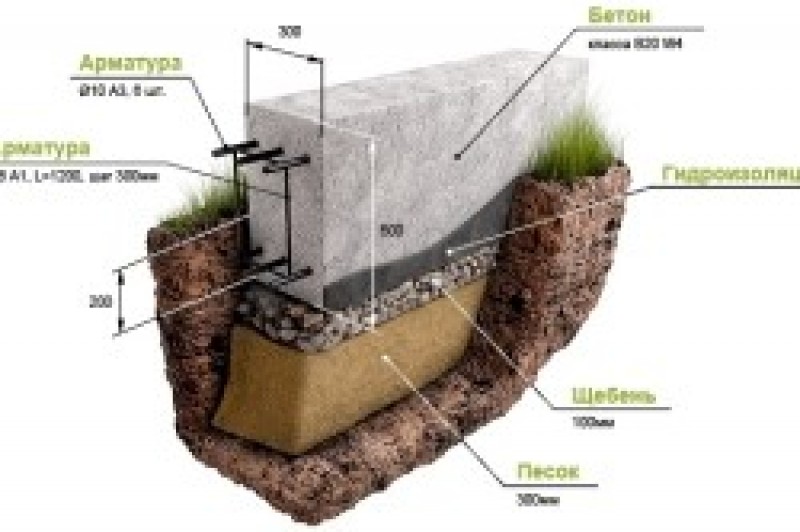

Схема ленточного фундамента.

Существуют различные модификации оснований для конкретных условий:

• монолитные плиты – используются в сложных условиях для кирпичных, бетонных, каменных коробок коттеджей;
• ленточные фундаменты – мелкозаглубленные, заглубленные, незаглубленные, ростверки;

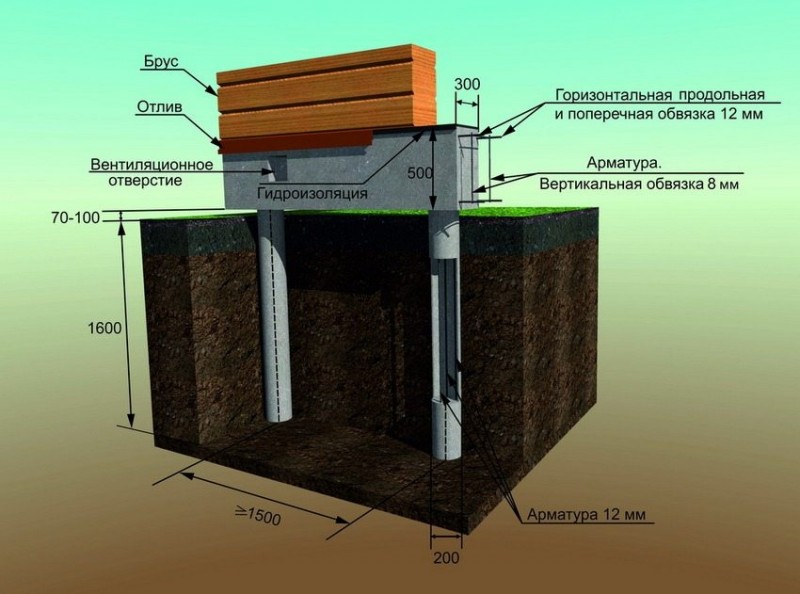

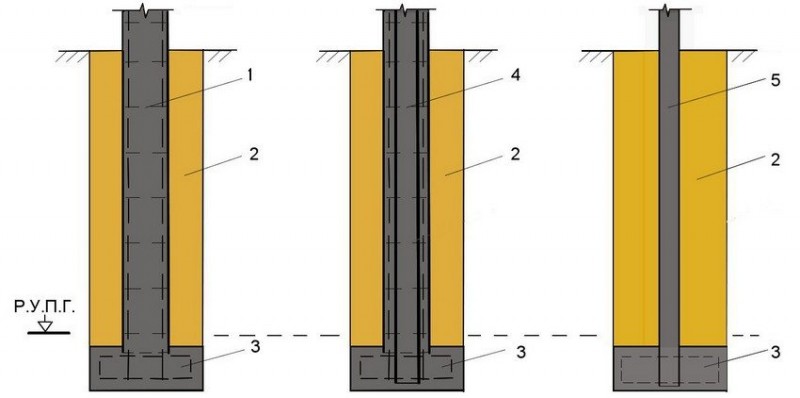

• свайные – буронабивные конструкции с верхним ростверком;

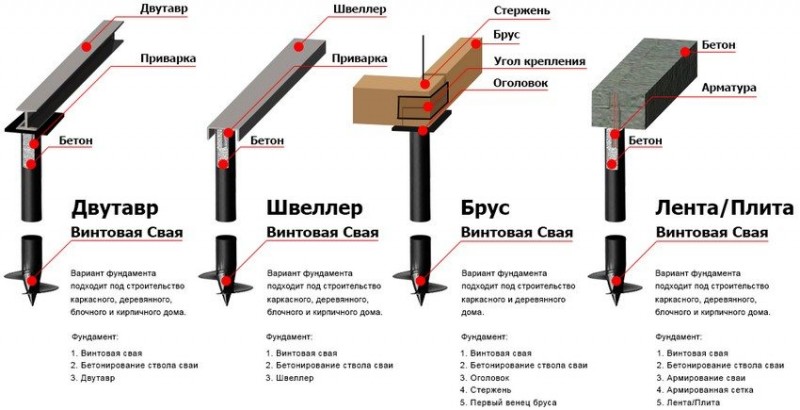

• винтовые сваи – применяются для сложных случаев, экономии бюджета строительства щитовых, каркасных конструкций, срубов.

Важнейшим условием для фундамента является качественное восприятие нагрузок (вес силовых конструкций, отделки, мебель, ветровые, снеговые нагрузки), передача их на грунт. В 80% случаев на участках присутствуют пучинистые почвы, имеющие способность расширяться при намокании, промерзании. Пучинистые усилия пытаются сдвинуть заглубленное или опирающееся на них инородное тело, разорвать фундамент, сжать или сместить его. В различных типах основания эти усилия компенсируются различными способами:

• сваи заглубляют ниже отметки промерзания, опирая на нижние непучинистые почвы;
• под бетонными лентами вынимают пучинистый грунт, заменяя его рудными материалами (песок, гравий, смесь ПГС) с послойной трамбовкой;
• теплоизолируют ленточный фундамент, прилежащий к нему периметр, предотвращая промерзание почвы.

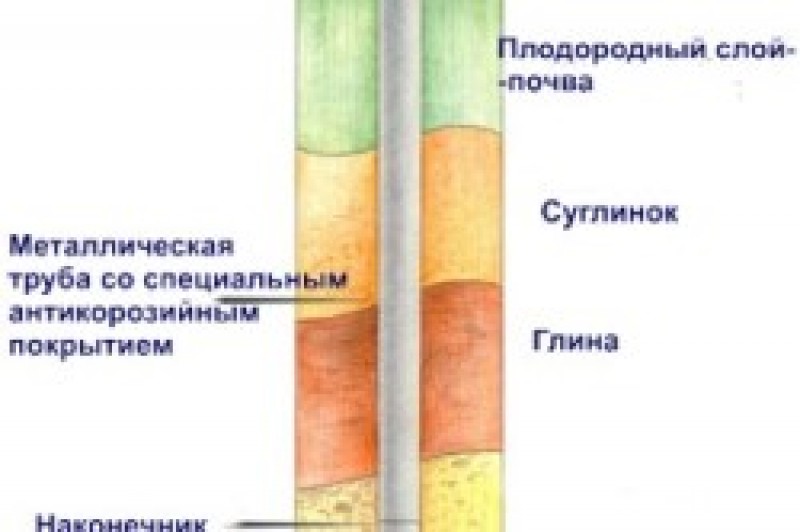

Наконечник с лопастями ввинчивается глубоко в грунт, опорой служит оголовок сваи.

На практике несколько способов комбинируют, одновременно опирая фундамент под дом на песчаную подушку, теплоизолируя его пенополистиролом или базальтовой ватой. Оголовки свай вмуровывают в приподнятый над землей ростверк. Самыми дорогими являются плитные основания, дешевыми – ростверки, винтовые сваи.

Проектируя дом, в обязательном порядке учитывают уровень УГВ, количество осадков в регионе, преобладающие ветры, материалы стен, кровли, облицовок, этажность, прочие факторы. Монолитный фундамент затрудняет подводку в здание инженерных систем, поэтому водопровод, канализацию проводят до монтажа/заливки плиты. Кроме того, используют дублирующие системы, чтобы при засорении труб перейти на запасную систему.

В ленточных основаниях гильзы для подводки коммуникаций укладывают в опалубку перед заливкой, чтобы после застывания ж/б ленты не нарушать целостность. При использовании блоков ФБС между ними оставляют пространства, закладываемые глиняным или керамическим кирпичом, тоже вмуровывая гильзы. Цокольные, подвальные этажи возможны лишь при использовании ленточных фундаментов, поэтому такой тип оснований в индивидуальном строительстве является самым востребованным.

Строительство фундамента: некоторые нюансы

Независимо от того какой вид фундамента был выбран для строительства дома, перед началом работ следует позаботиться о его защите от разрушительного действия влаги.

Опасность представляют как грунтовые воды, так и осадки. Поэтому о системе водоотведения следует подумать заранее и спроектировать ее. А в том случае, если уровень подпочвенных вод высок, то потребуется устроить дренаж, наиболее эффективную систему для борьбы с разрушением дома.

Кроме того, обязательно до начала возведения стен следует выполнить гидроизоляцию фундамента , целью которой является как защита самого основания, так и непосредственно дома, особенно его цокольной части. Обязательно нужно сделать и отмостку.

Cвайно-винтовой фундамент своими руками. — здесь больше полезной информации.

Так как конструктивно дома, построенные на столбчатом или свайном фундаменте, не имеют подземного уровня и цоколя, то появляется вопрос с утеплением его нижней части. Для этого возводиться такой элемент дома, как забирка, представляющая собой фальшь-цоколь.

Вас заинтересует эта статья — Ленточный фундамент своими руками.

Как правило, для ее строительства используется обожженный керамический кирпич или природный камень, материалы, отличающиеся повышенной устойчивостью перед воздействием негативных факторов.

Любая пошаговая инструкция по устройству забирки начинается с того, что сначала необходимо залить импровизированный «пол» который представляет собой тонкую монолитную плиту. После набора им прочности можно приступать к возведению забирки, не забывая при этом о технологических «окнах» – продухах для вентиляции подпольного пространства.

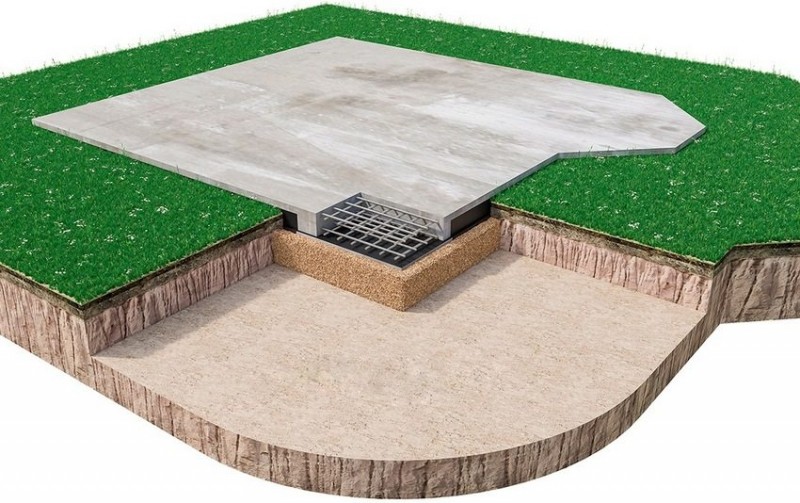

Фундамент «монолитная плита»

Этот вид фундамента является одним из самых надежных и прочных, подходит для устройства на любых грунтах. На нем можно возводить тяжелые и легкие здания, но особенно он популярен при каркасно-модульном строительстве.

Такой монолитный фундамент имеет толщину от 15 до 50 см, в зависимости от веса дома, его этажности и требует предварительной подготовки котлована, на дне которого устраивается песчано-гравийная подушка.

До того как залить фундамент своими руками необходимо подготовить арматуру, сечением от 12 до 25 мм, в зависимости от планируемых нагрузок на основание дома, кроме того, потребуется подготовить цемент марки не ниже М400.

В этом случае гарантированно будет обеспечено равномерное распределение как вертикальных, так и горизонтальных нагрузок на грунт, что обеспечит стабильность зданию и защиту его от деформаций.

Изготавливать раствор можно на строительной площадке, но для этого потребуется мощная бетономешалка, так как требуется соблюдение непрерывности процесса заливки. Поэтому рациональнее с производственной и с экономической точки зрения сделать заказ бетонному заводу с точным указанием времени поставки на объект.

В этом случае можно быть уверенным, что будут соблюдены все необходимые пропорции бетона на фундамент и не возникнет затем никаких проблем с домом, возведенном на нем. Для плитного фундамента должен использоваться исключительно марочный бетон, классом не ниже В15.

В том случае, когда решается вопрос о том какой фундамент лучше для дома из газобетона , то можно рассмотреть этот вариант, но, учитывая, что стоимость его довольно высока, то применяется в основном, когда возведение другого вида просто невозможно.

Следует отметить, что монолитный фундамент может быть:

• сплошным;
• ребристым, кессонного типа, конструкции облегченного варианта с ребрами жесткости под несущие стены и, заполненными песчано-гравийной смесью, промежутками между ними;
• шведским, представляющего собой комбинированную конструкцию с прокладкой коммуникаций и устройством теплоизоляции, чаще всего в виде водяного подогрева пола.

Подготовительные работы

Подготовка к работе требует предварительного расчета стоимости закупке материалов и инструментов. Сам алгоритм подготовительных работ прост. Он включает в себя:

1. Разметка участка. Важно ориентироваться на подготовленный проект, где указаны все размеры строящегося объекта. Лучше всего использовать колышки, на которые можно натянуть леску.
2. Изготовление опалубки. Опалубка повторяет формы предстоящей заливки. Строители предлагают разный вариант опалубки. Для фундамента, можно самостоятельно подготовить щиты необходимого размера, закрепить их для целостности конструкции. Опалубка должна быть на 5-15см больше размеров заливки.
3. Подготовка траншее, куда и будет заливаться нижняя часть основы. Чтобы решить вопрос изоляции, стоит применить листовой утеплитель.
4. Подготовка песчаной подушки. На дно подушки необходимо насыпать песок. Высота подушки должна быть не менее 10см. Лучше сделать подушку более 15 см, что позволит защитить строение от деформаций и усадки.
5. Изготовление армированного пояса, куда будет заливаться бетонная основа.
6. Заливка и сушка. Стоит отметить, что бетон высыхает достаточно быстро. Однако необходимой прочности и устойчивости он достигает по истечении 3-4 недель. На этот период времени, стоит заняться подготовкой и покупкой материалов.

Плюсы и минусы ленточного фундамента

У него есть три несомненных достоинства

• Предельная простота устройства – с заливкой бетона и кладкой блоков справится любой начинающий строитель (есть пошаговая инструкция – чтобы все построить правильно, ей надо просто следовать шаг за шагом);

• Универсальность – на подобные основания можно ставить кирпичные, пенобетонные и каркасные дома, а также коттеджи из бруса, обычного либо оцилиндрованного бревна;

• Способность выдерживать большие нагрузки как снизу от грунта, так и сверху от веса коттеджа и всего что в нем.

Ленточное основание из железобетона прослужит долгие годы, даже если для возведения стен дома взяты не легкие газобетонные блоки, а тяжелый полнотелый кирпич. По стоимости оно уступает лишь винтовым сваям, однако по надежности в большинстве случаев превосходит их.

Среди недостатков подобного фундамента можно выделить:

• Обязательность тщательного анализа грунтов на стройплощадке;

• Необходимость применения подъемной техники (в случае использования ФБС);

• Длительный срок выдерживания бетона не менее 3-х недель (при выборе монолитного варианта);

• Невозможность закладки на сильнопучинистых и обводненных грунтах.

Ленточный фундамент — оптимальный вариант

Если же почвы не накладывают на выбор фундамента особых ограничений, то лучшим вариантом станет ленточный. Его преимущества, по сравнению с другими:

• обеспечивает высокую устойчивость здания любого веса;
• универсален (в зависимости от ситуации используется определенный вид основания, который позволяет расходовать бюджет в строго определенных рамках);
• обустройство гидро- и теплоизоляции обеспечивает устойчивость к промерзаниям почвы, защищает от образования конденсата и продлевает срок службы опоры.

Единственным ограничением для установки ленточного фундамента является высокая влажность почвы, но территорий с такими грунтами в нашей стране мало, поэтому во всех других случаях можно использовать этот тип основания.

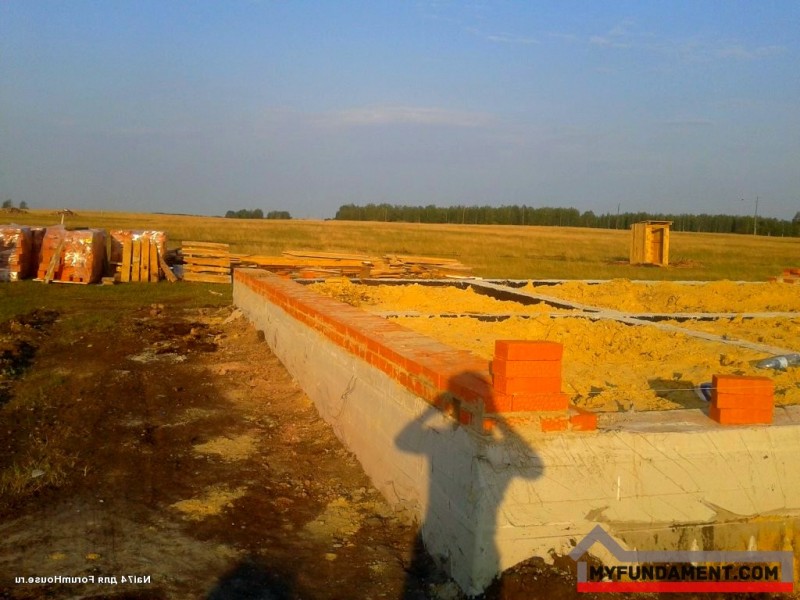

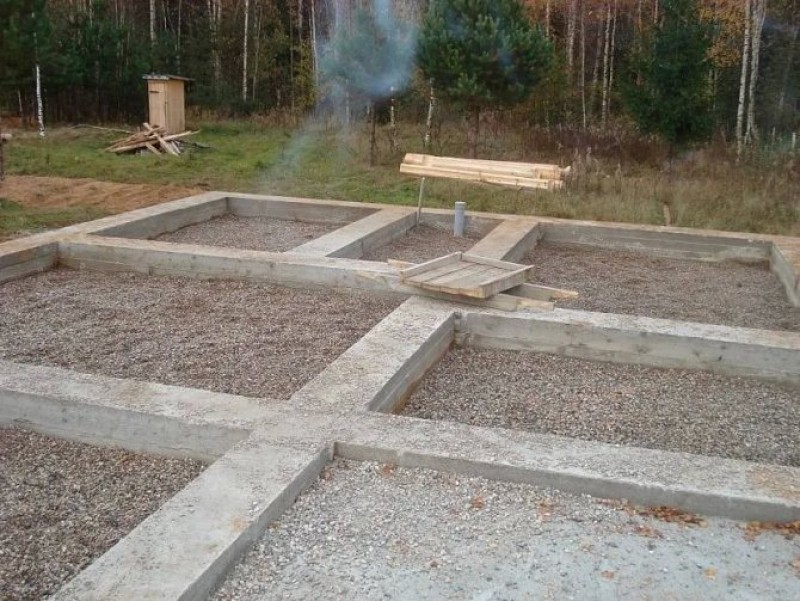

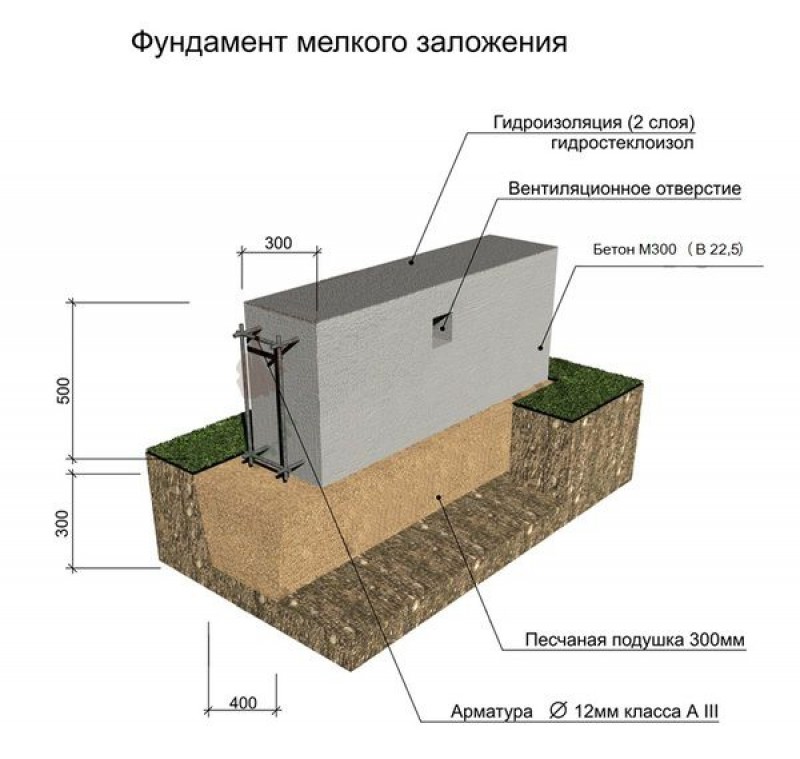

Готовый мелкозаглубленный ленточный фундамент Источник dachnaya-zhizn.ru

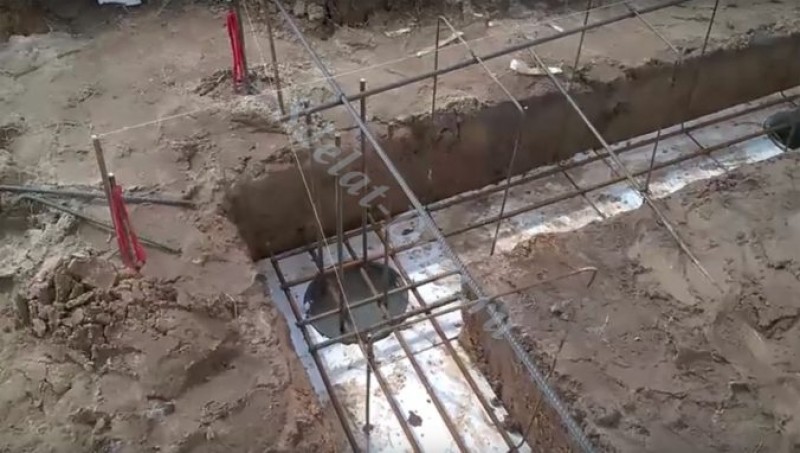

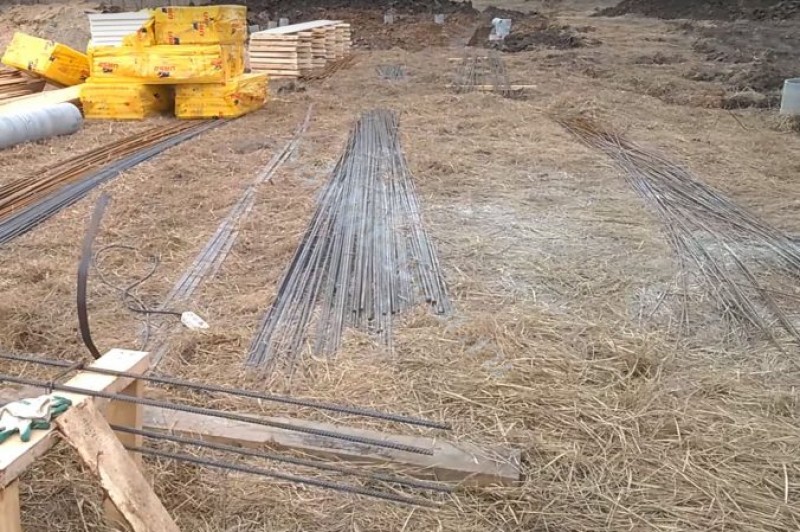

Армирование – обязательное условие сооружения хорошего фундамента

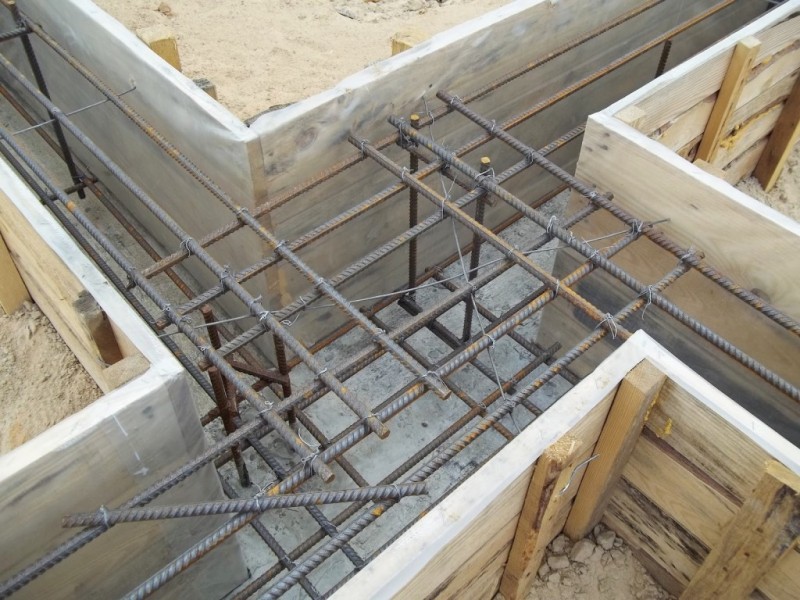

Пространственный каркас из стальной арматуры, укладываемый в фундамент, позволяет повысить его прочность и обеспечить долговечность. Для изготовления каркаса применяют стержни сечением 1-1,6 см, связанные отожженной проволокой.

Порядок сборки каркаса:

1. Нарежьте прутки на заготовки требуемых размеров.
2. Свяжите из стержней плоскую решетку с помощью вязальной проволоки.
3. Соберите из двух плоских решеток каркас с помощью поперечных прутков.

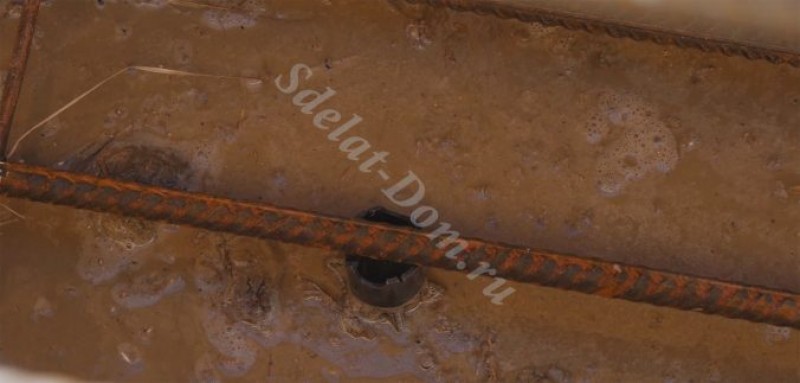

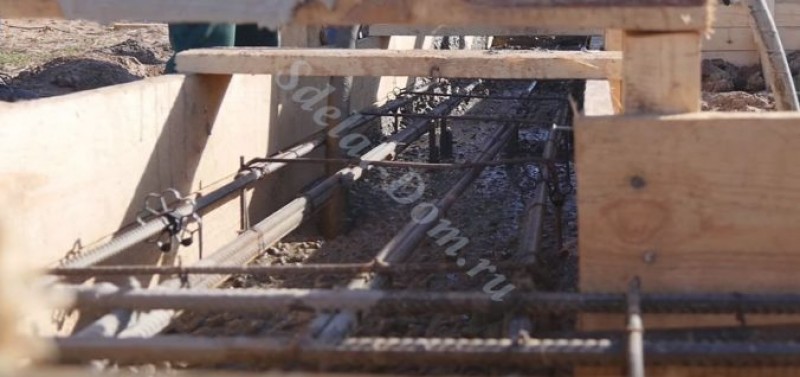

Собранный каркас уложите на специальные подставки, гарантирующие фиксированное расстояние до бетонной поверхности.

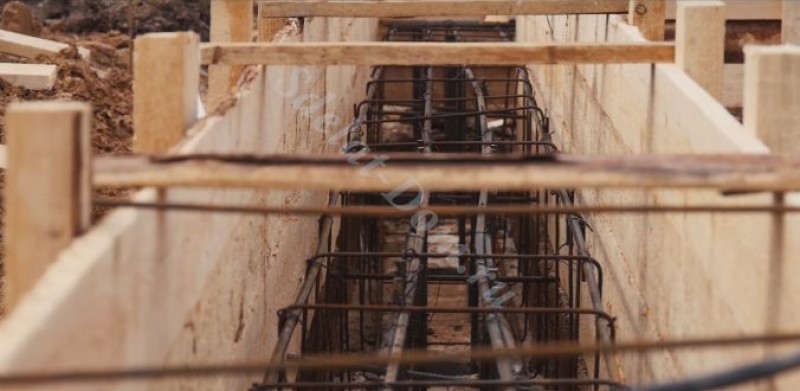

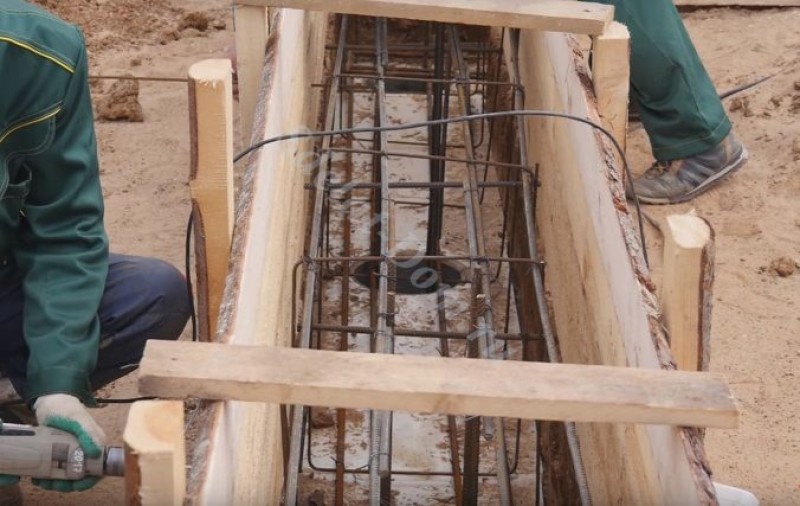

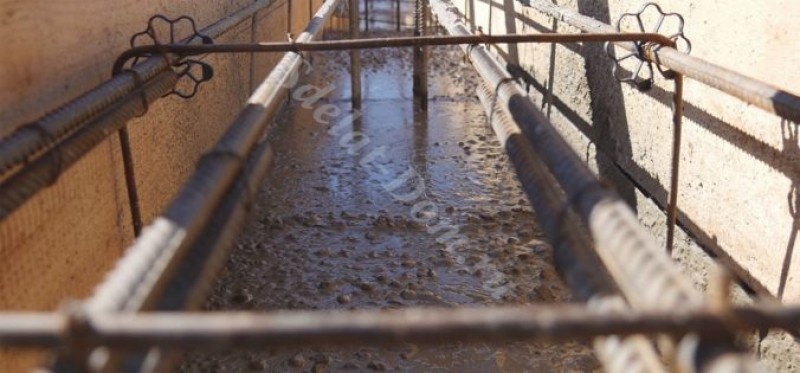

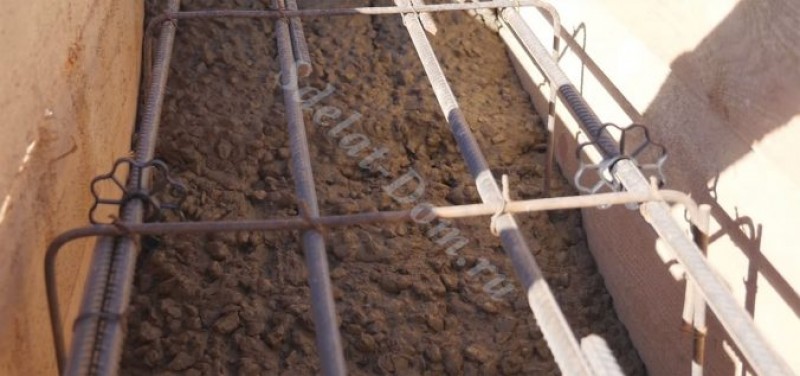

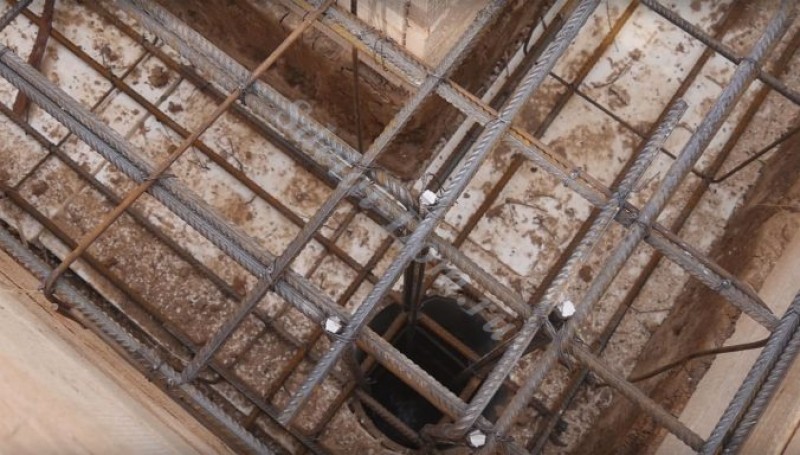

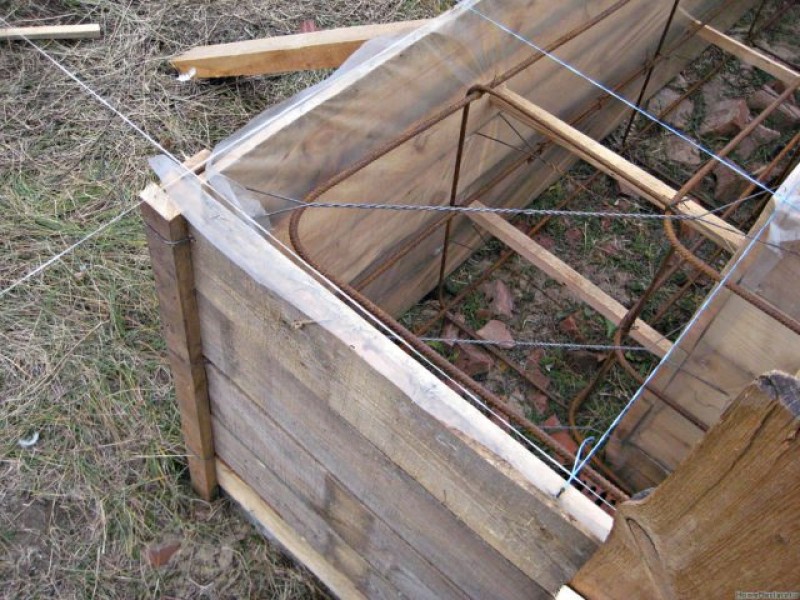

Вставляют арматурный каркас и заливают яму бетоном при периодической утрамбовке

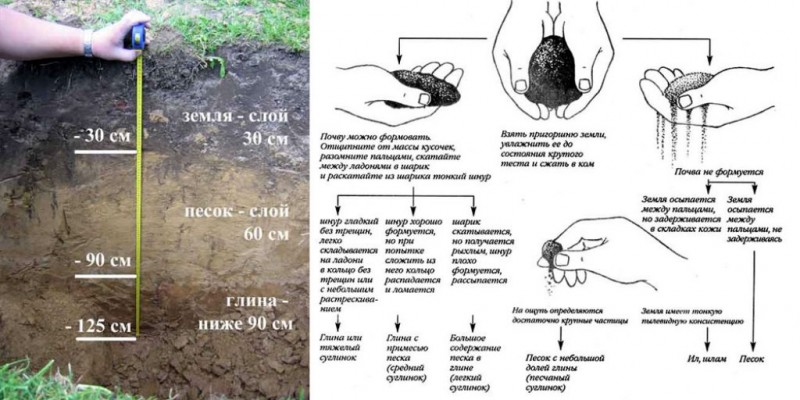

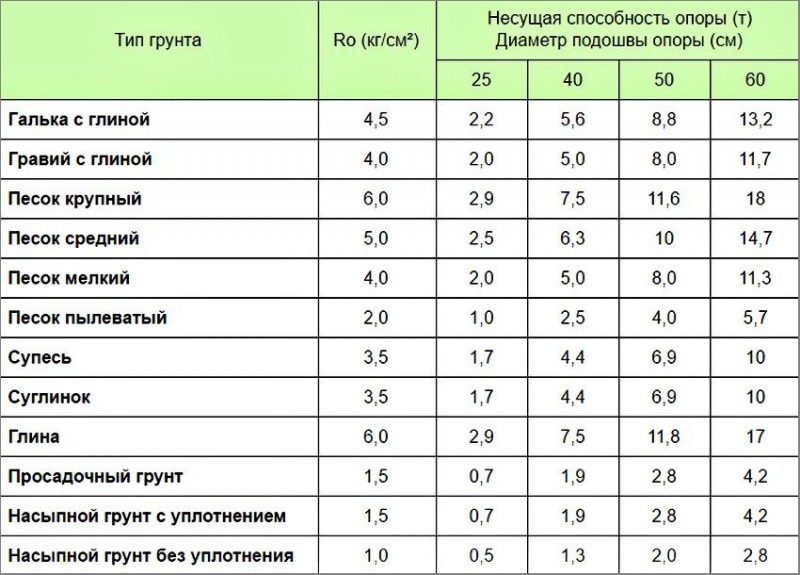

Типы и характеристики почв.

Природа строящегося грунта — важнейший фактор, влияющий на то, какие типы фундамента для частного дома лучше использовать.Всего существует четыре основных типа почв:

• Песчаный — имеет относительно невысокий индекс подъемной силы и является одним из лучших вариантов строительства фундамента. На песчаной почве легко построить фундамент под дом из газобетона, пеноблока, кирпича, дерева и других материалов.Песок хорош тем, что он идеально утрамбован, уплотнен и хорошо течет по воде, так что фундамент не забивается.
• Обломочная или каменистая почва — камень не промерзает и не набухает, и в целом не сильно меняет свои свойства в разных погодных условиях. Поэтому это идеальный вариант для строительства фундамента. Минус здесь следует из плюса — в таком грунте достаточно сложно построить фундамент;
• Глина — один из самых сложных для возведения фундамента, так как имеет большие неровности. Сухая глинистая почва — хороший субстрат, если под ней нет грунтовых вод.В противном случае придется либо устраивать свайноустойчивую подушку, либо переносить конструкцию в другое место, либо использовать свайные фундаменты, преимущества и недостатки которых были объяснены выше.
• Пылевые почвы или мелкозернистый песок для строительства фундамента используются редко, так как они плавают, зимой сильно набухают и промерзают на большую глубину.

Как сделать фундамент для дома своими руками — типы конструкций, способы сооружения

Строительство дома представляет собой довольно сложный, трудоемкий и ответственный процесс. Процесс возведения жилого здания включается в себя несколько этапов, на одном из которых монтируется фундамент для дома. Этот этап является одним из ключевых, так как качество заложенного фундамента определяет долговечность постройки, защиту ее от множества внутренних и внешних факторов, степень безопасности. Грамотный подход к устройству фундамента позволяет избежать множества ошибок. Кроме того, следует учесть тот факт, что специалисты выделяют несколько типов фундаментов, каждый из который имеет свои особенности и подходит для того или иного грунта, типа строения. В зависимости от конструктивных особенностей принято выделять ленточный, свайный, плитный и столбчатый фундаменты. А теперь — немного о каждом из них.

Требования к фундаменту для малоэтажного дома

Основание сооружения должно быть рассчитано на продолжительное существование без ремонта. Оно нужно как для многоэтажного здания, так и для дачного домика.

Основные требования:

1. Устойчивость, прочность и способность гасить незначительные колебания почвы.
2. Долгий срок эксплуатации (обеспечивается подбором материалов — они должны выдерживать морозы и жару, присущие данной климатической зоне, и не поддаваться воздействию влаги).
3. Финансовая целесообразность. Во избежание лишних расходов важно не ошибиться с выбором конструкции и использовать местные, а не привозные материалы.

Подготовка и расчеты

Расчета размеров, арматуры и количества бетона монолитного ленточного фундамента зависит от габаритов основания. Количество бетона и арматуры связано с:

• типом фундамента (прокладывается только контур дома или есть разбивки внутри на сектора);
• маркой бетона;
• шириной и длиной «ленты»;
• толщиной и высотой основания.

Толщина стен будущего дома и тип почвы – решающие показатели при определении параметров фундамента. По ним рассчитывают, закладывать основание на значительную глубину или обустраивать на поверхности земли. Роль играет еще и формат стройматериала, из которого создается «лента».

Тип ленточного фундамента определяется уровнем нагрузки:

1. Заглубленный – для массивных зданий, строящихся на мягкой почве.
2. Мелкозаглубленный – используется при незначительных по весу постройках, а также для заборов и домов из дерева.

По глубине заложения, в мелкозаглубленном варианте, пояс из бетона при малоэтажном строительстве устанавливается на 20-50 см в землю. Во втором случае – он заглубляется ниже 50 см.

Для расчета количества материалов нужно определить площадь фундамента, найти требуемый объем бетона для заливки и количество металла, которое потребуется. Также понадобится определиться с объемом дерева для опалубки.

Подробнее о расчете ленточного фундамента читайте здесь.

Как правильно выбрать вид фундамента для частного дома

Существует ряд общих рекомендаций, которые можно применить для устройства любого типа фундамента. К общим факторам относят следующие:

1. Наличие под будущей конструкцией грунтовых вод.
2. Общее состояние грунта на участке застройки.
3. Величина нагрузки от несущей конструкции.
4. Глубина, на которую максимально промерзает грунт.
5. Наличие или отсутствие подвала.
6. Предполагаемый срок службы сооружения.
7. Какие используются материалы при строительстве.
8. Есть ли на участке какие-либо подземные коммуникации.

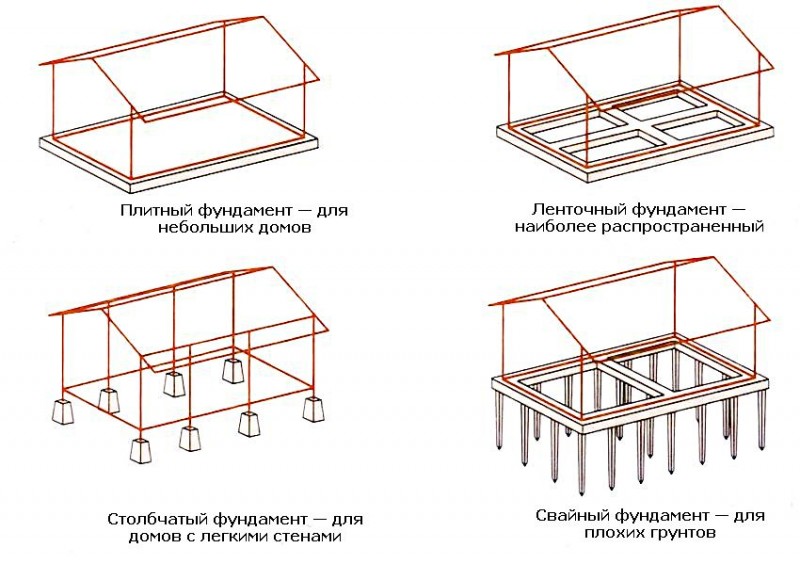

Виды фундаментов для частного дома

Все эти моменты имеют чрезвычайно большое значение при выборе оптимального варианта вида фундамента для частного дома, поэтому им следует уделить повышенное внимание. Ниже мы рассмотрим каждый из факторов более детально.

Оценка почвы на наличие грунтовых вод и глубину промерзания

Качественная и полная оценка грунта может быть выполнена только путем полноценного геологического исследования. Хорошо, если результаты подобных исследований имеются у организации, которая владеет земельным участком. В противном случае грунт необходимо исследовать самостоятельно.

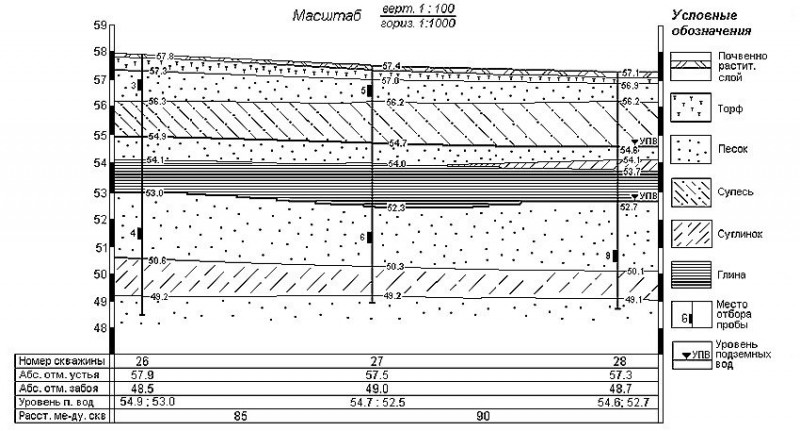

Для этого на участке застройки копается шурф или бурится скважина, затем замеряется высота насыпного слоя, который невозможно использовать в качестве основания для здания. С началом строительства этот слой убирают, оставляя только несущий грунт.

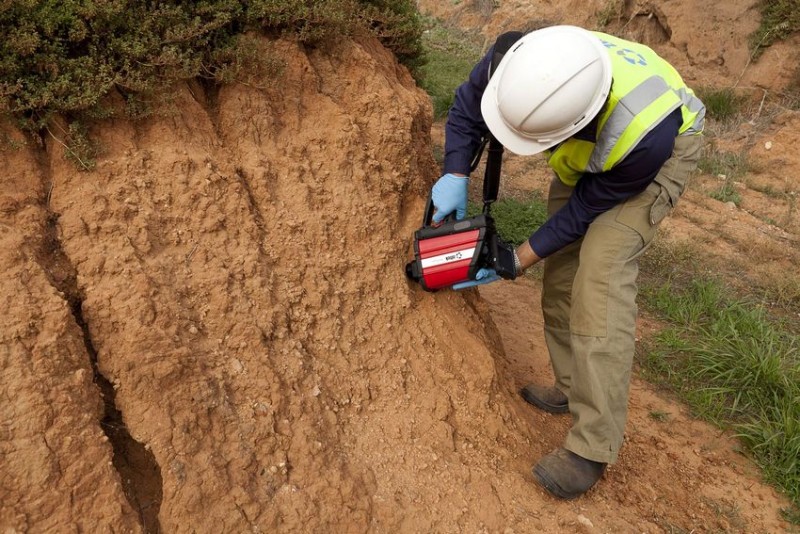

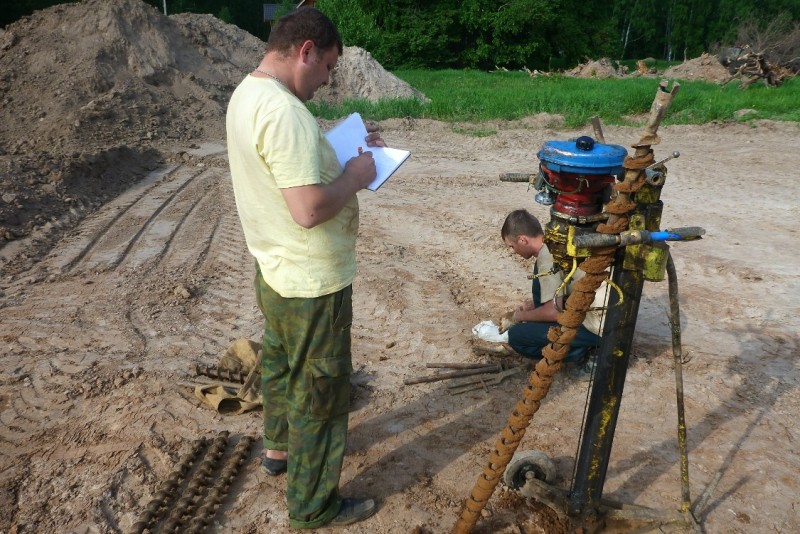

Проведение исследования грунта специалистом

При строительстве фундамента под частный дом стоит учитывать, что в холодное время года практически любой тип грунта вспучивается. Если этой проблемы никак не избежать, необходимо сделать так, чтобы подъем фундамента зимой происходил равномерно по всей площади строения. Сухой грунт поднимается меньше влажного, а песчаный – глинистого.

При работе со сложными грунтами, почвами, содержащими глинистые вкрапления, часто используется подушка из песка средней крупности или гравия.

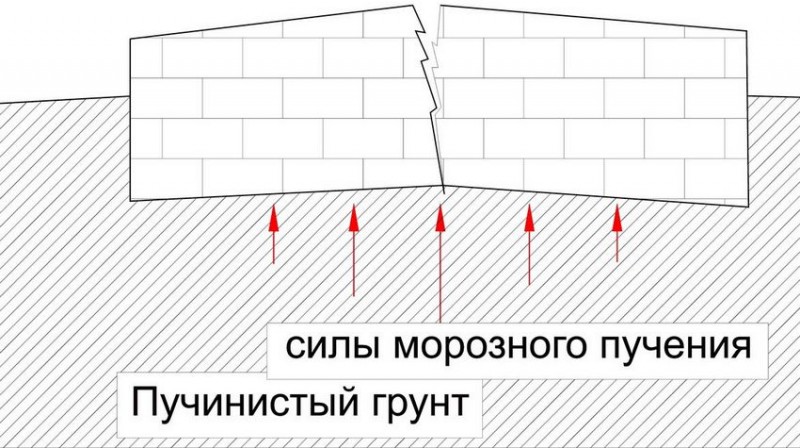

Деформация фундамента при пучении грунта

Измерить среднюю и максимальную глубину промерзания грунта может быть довольно сложно, так как она имеет широкий диапазон. Во многом это зависит от плотности грунта: чем он плотнее, тем сильнее промерзание. Логично, что также хорошо промерзает насыщенный влагой грунт. Это означает, что если на участке строительства имеются грунтовые воды, фундамент нужно закладывать глубже или делать шире.

Полезный совет! Глинистые грунты являются очень сложными для строительства фундамента, так как вспучиваются неравномерно. Для того чтобы избежать деформирования фундамента, возведенного на грунте с глинистыми вкраплениями, нужно создать противопучинистую подушку, то есть полностью заменить сложный грунт на песок.

Песочно-щебневая подушка является дренажным и амортизационным элементом фундамента

Если вы создаете фундамент для каркасного дома своими руками, но у вас не хватает финансовых ресурсов на полноценное геологическое исследование, можно воспользоваться старым проверенным методом. Он заключается в наблюдении за асфальтовой дорогой, ведущей к участку застройки. Если в начале весны асфальт идет трещинами, это означает, что грунт на участке неоднородный.

Провалы в асфальте свидетельствуют о наличии подземных водных потоков или мест, которые сильно сжимаются при низкой температуре. Также можно провести опрос среди ближайших соседей, которые могут рассказать о возможно имеющихся проблемах с фундаментами своих домов.

Схема конструкции свайно-ростверкового фундамента

Типы грунтов и их особенности

Характер грунта под постройкой – это важнейший фактор, влияющий на то, какие виды фундамента для частного дома лучше использовать. Всего выделяют четыре основных типа грунта:

• песчаный – обладает относительно невысоким показателем пучинистости и является одним из лучших вариантов для возведения фундамента. На песчаном грунте легко можно построить фундамент для дома из газобетона, пеноблока, кирпича, дерева и других материалов. Песок хорош тем, что он отлично трамбуется и уплотняется, хорошо пропускает воду, благодаря чему фундамент не замокает;
• обломочный или скальный грунт – камень не промерзает и не вспучивается, да и вообще слабо меняет свои свойства при различных погодных условиях, поэтому является идеальным вариантом для строительства фундамента. Минус здесь вытекает из плюса – в данном грунте фундамент достаточно сложно возводить;

Пример построения геологического разреза по линии скважин

• глинистый – один из самых сложных для устройства фундамента, так как обладает большой пучинистостью. Сухой глинистый грунт – это неплохое основание, если под ним нет подземных вод. В противном случае вам придется либо устраивать противопучинистую подушку, либо переносить строительство на другой участок, либо использовать свайные фундаменты, плюсы и минусы которых были рассмотрены выше;
• пылевые грунты или мелкозернистые пески – редко используются для возведения фундамента, так как относятся к плывучим, очень сильно вспучиваются зимой и промерзают на большую глубину.

При выборе типа фундамента необходимо учитывать несущую способность грунта

Как рассчитать глубину заложения фундамента

Глубина фундамента напрямую зависит от типа грунта на строительном участке. Если он обладает высоким показателем пучинистости, глубина укладки должна быть не меньше, чем расчетная глубина промерзания. Когда грунт условно непучинистый, глубина укладки может быть от 0,5 метра до одного метра, в зависимости от глубины промерзания. На непучинистом грунте (например, скальном типе или крупном песке) глубина заложения фундамента должна быть не меньше полуметра.

Варианты устройства столбчатого фундамента: 1 — сборный железобетонный опорный столб со стержневым опорным каркасом; 2 — уплотненный однородный грунт; 3 — опорная плита из монолитного железобетона; 4 — железобетонный столб с сердечником из металлической трубы; 5 — сборный опорный столб из металлической трубы; Р. У. П. Г. — расчетный уровень промерзания грунта

При любой глубине укладки фундамента необходимым для успешного строительства условием является отвод атмосферных и поверхностных вод для защиты фундамента от увлажнения.

Особенности закладки фундамента дома

Пошаговая инструкция по укладке фундамента в каждом из случаев будет своя, однако, существует несколько этапов строительства, которые необходимо соблюсти в каждом из вариантов.

• Подушка для фундамента. Обязательный элемент, выполняющий две основные функции: равномерное распределение нагрузки и поддержание сухости в области подошвы дома. Чаще всего, в качестве подушки выбирается песчано-щебневый состав.
• Армирование фундамента. Использование арматуры необходимо для компенсации усилия. Бетон успешно выдерживает сжатие материала в связи с температурными перепадами и другими нагрузками, а вот для того, чтобы избежать трещин в процессе растяжения – используйте армирующую сетку, устанавливая ее в 40-50 мм от края заливки бетона.
• Гидроизоляция фундамента. Поскольку фундамент располагается под землей, гидроизоляция строения обязательна вне зависимости от уровня грунтовых вод и количества осадков в конкретном месте строительства. Используйте рубероид, битумную мастику, акрил или полиуретан, не возбраняется применение сразу двух способов защиты от влажности.

Пошаговая инструкция – фундамент своими руками

Толщина и высота ленты рассматриваемого основания, а также глубина ее заложения подбираются на основе анализа грунта, климатических условий местности и этажности возводимого дома. Не имея познаний в данной сфере, этот этап проектирования лучше доверить профессионалу. Существует немало нюансов и требований ГОСТов, которые обязательно необходимо соблюсти.

А вот создавать опору под свой дом по уже готовому проекту вполне можно и самостоятельно. Но чтобы не допустить ошибок, лучше всего делать ленточный фундамент самому с пошаговой инструкцией, которая приведена ниже. В ней описаны все тонкости строительства подобной конструкции для типового одноэтажного коттеджа.

Этапы работ

1. Первый этап – разметка и земляные работы. Независимо от глубины заложения подошва должна опираться на прочные пласты грунта. Это могут быть глины, супеси, каменистые наслоения либо суглинки. Обычно они скрыты под дерном и слоями обычной земли. Все это придется срыть и убрать, прежде чем начинать возводить основание дома.



   Подготавливаем участок, распределяем основные материалы: артматуру, утеплитель, доски для опалубки

   Для разметки участка понадобятся колышки, рулетка и бечевка. Если грунт плотный, то из стенок вырытой траншеи получится отличная опалубка. Надо будет лишь нарастить ее потом сверху. Если же почва рыхлая и постоянно осыпается, то траншею придется копать несколько больше по ширине, чтобы внутри ямы можно было выставить опалубочные доски.

2. Второй этап – подготовка подушки. Дно выкопанной траншеи выравнивается песком и мелким гравием. Этот песчано-гравийный слой следует тщательно утрамбовать, поливая водой по мере насыпки. В высоту он должен получиться в пределах 10–30 см. Эта подушка служит для перераспределения и снижения точечных нагрузок на ленточный фундамент снизу при сезонном вспучивании грунта.



   Поверх подушки можно положить утеплитель — это позволит избежать пучения от промерзания грунта

3. Третий этап – выставление опалубки. Здесь понадобятся бруски сечением от 30 до 40 мм и доски толщиной 15–20 мм либо ламинированное ДСП. Создаваемая для бетонного основания дома опалубка обязана будет впоследствии выдержать немалую массу заливаемого в нее бетона. Делать ее следует прочной и надежной. Если после заполнения бетонной смесью она разрушится, то все придется начинать заново.



   Выставляем опалубку из досок

   Если грунтовые воды на стройплощадке залегают высоко, то железобетону потребуется гидроизоляция. Сверху на уровне цоколя дома она обычно делается обмазочной. А для защиты той части основания, что остается в земле следует в траншею по бокам и на дно уложить рубероид. Он надежно защитит бетон от избыточной влаги в почве на стадии его застывания и после.

4. Четвертый этап – укладка арматуры. Для армирования обычно применяют стальные стержни в 14–16 мм сечением и тонкую перевязочную проволоку. Скрепить арматуру также можно электросваркой. Но в этом случае необходим опыт работы со сварочным аппаратом и он сам. Плюс при выполнении сварки надо быть готовым к появлению в дальнейшем коррозии металла.



   Вяжем арматуру



   Вариант вязки арматуры

   Внутри траншеи в итоге должен сформироваться каркас из арматуры с ячейками в 25–30 см. Причем укладывается он так, чтобы сталь со всех сторон оказалась закрыта заливаемым бетоном. В противном случае металл начнет неизбежно ржаветь, дом тогда долго точно не простоит.



   Вот так должна выглядеть опалубка до заливки



   Между утеплителем и арматурой необходимо оставить 5 см пространство

5. Пятый этап – заливка бетона либо выкладка ФБС. Если фундамент для возводимого дома решено обустраивать по блочной технологии, то это сильно ускоряет процесс его строительства. Здесь не придется делать опалубку и ждать почти месяц до завершения схватывания бетона.

   Однако опора на фундаментных блоках обойдется дороже, нежели монолитный аналог. Плюс для них придется траншею рыть большего размера по ширине. Для распределения нагрузок для нижнего ряда кладки ФБС делаются с расширяющимся основанием.

   Если для устройства опоры выбран монолитный вариант, бетон следует заливать сразу по всей поверхности. Никаких разрывов по длине и никаких слоев по высоте. Монолит на то и монолит. Дом должен стоять на надежном основании.



   Гвоздями можно отметить границу заливки в опалубке

   При самостоятельной подготовки бетонной смеси надо смешать цемент, песок и щебень в пропорциях 1:3:3. Но лучше изначально заказать готовый раствор с маркой М300 и выше.



   Заливаем



   Помогаем лопатой и мастерком равномерно распределить бетон



   Процесс заливки

   При заливке бетона крайне важно следить, чтобы внутри него не образовалось пустот. Для выполнения уплотнения есть специальные вибромашины. Однако можно также воспользоваться отрезком арматуры для протыкания залитой массы и выпускания из нее воздуха.



   Проходимся вибратором по залитому бетону, чтобы устранить пустоты



   Заливка фундамента закончена

6. Шестой этап – гидроизоляция и отмостка. К гидроизоляционным работам разрешено приступать через 3–4 дня после заливки бетона. До полного его схватывания требуется порядка трех недель. Но обрабатывать мастикой пусть еще и не полностью застывший ленточный фундамент для дома можно уже начинать.



   Ждем застывания

   Также по всему периметру строения потребуется сделать отмостку для отвода дождевой воды подальше от его стен.



   Готовый фундамент с цокольными рядами кирпича

Как рассчитать глубину

Расчет глубины ленточного фундамента зависит от типа основания. Если планируется строительство заглубленного варианта, то необходимо опираться на табличные данные СНиП, отображающие глубину промерзания грунта в данном регионе.

При строительстве мелкозаглубленного типа ленты учитывается состав грунта, наличие и глубина залегания грунтовых вод. К оптимальной глубине принято относить 0,75-1 м, но на устойчивых и сухих грунтах глубину можно немного уменьшить.

Столбчатые основания

Этот вариант основания по праву можно назвать самым экономичным

Этот вариант основания по праву можно назвать самым экономичным.  Его довольно просто выполнить своими руками. По сути, конструкция фундамента – это заглублённые на определённую глубину в грунт столбы. Сверху все элементы объединяются в одну конструкцию посредством уложенных балок.

Важно: столбчатые фундаменты подходят для лёгких домов из бруса, брёвен или газобетонных блоков высотой не более 1-2 этажей. Каркасные и каркасно-щитовые дома на столбчатом основании можно строить только на грунте, не подверженном силам морозного пучения.

Столбчатые основания могут быть сборными и монолитными. В качестве материала могут использоваться:

• камень;
• глиняный кирпич;
• брёвна;
• бетон и железобетон;
• стальные трубы.

1. Технология устройства фундамента
2. Виды фундаментов
3. Устройство ленточного фундамента
4. Монолитный фундамент и его устройство
5. Устройство фундамента столбчатого типа
6. Винтовой фундамент и особенности его устройства
7. Устройство плитного фундамента
8. Технология возведения ленточного фундамента

Мой дом – моя крепость. Эти слова полностью раскрывают назначение любого жилого помещения – защищать его обитателей, быть убежищем. А значит, что это убежище должно быть крепким и надежным, способным прослужить его собственникам долгие годы.

Какими бы прочными не были стены сооружения, они не смогут долго сохранять целостность, если у дома слабое основание. Основой любого дома является фундамент. Он является опорной частью строения, которая находится под землей и служит для удерживания веса стен. От его целостности зависит надежность всего дома. Тело основы противостоит разрушению и перекашиванию стен, передавая их вес на площадь основания максимально равномерно. Перед проектированием и расчетом нужно учитывать особенности местности, на которой собираются возводить строение. Главным образом нужно учитывать свойства грунта под основу и рельеф местности. Например, глинистые и суглинистые грунты подвергаются влиянию грунтовых вод. Из-за высокого их уровня грунт может размываться и оседать. При недостаточной прочности основы стены очень быстро осядут и по ним пойдут трещины. Также стоит учитывать особенности климата в данной местности. К примеру, если глубина промерзания земли достигает глубины грунтовых вод, то может происходить увеличение объема грунта за счет заледенения воды. В итоге грунт под основанием зимой может подняться, а при потеплении опускаться. Со всеми этими нагрузками фундамент должен справляться и равномерно их распределять. Только специалисты помогут решить, каким должно быть основание Вашего будущего жилища. Правильно выбранный проект основы дома поможет будущим владельцам избежать как лишних финансовых затрат при постройке, так и убережет от разрушения его стен.

Из этого следует, что возведением основы дома должны заниматься опытные проектировщики, обладающие необходимыми знаниями, навыками и при наличии соответствующих лицензий. Только так можно гарантировать, что Ваше строение будет долго служить и противостоять неравномерным нагрузкам на его основу.

Виды фундаментов

Существуют разные виды схем в зависимости от способа их укладки и материалов:

• ленточный;
• монолитный;
• столбчатый;
• свайный;
• винтовой;
• плитный.

Часть основы, которая находится над землей, называется обрезом. На ней монтируются надземные части и сооружения. Часть тела над землей – его подошва. Пласты грунта под ней – основание. Вид основы стоит выбирать в зависимости от свойств грунта и температурных режимов данной местности. Также на выбор схемы укладки основы влияет вес стен и перекрытия. Технология устройства фундаментов имеет множество особенностей в зависимости от выбранного вида основания.

Устройство ленточного фундамента

Устройство фундамента ленточного типа выполняется в виде кирпичной полосы или железобетонной. Такая полоса укладывается под стены будущего строения с одинаковым сечением по всей длине. Чаще всего она используется для небольших частных домов. Лента из железобетона укладывается как под наружные, так и под межкомнатные стены. Также ее высота и толщина должны быть равной по всей длине. Конструкции из железобетона отлично справляются с давлением веса тяжелых кирпичных, каменных или бетонных стен, массивных перекрытий. Ленточный тип подходит также для построек с подземными гаражами или встроенными подвалами.

Глубина траншеи под железобетонную полосу очень зависит от того, насколько грунт промерзает зимой. Она должна быть несколько глубже этого уровня. Но встречаются мелкозаглубленные ленточные основы. Они используются для небольших строений. Глубина закладки мелкозаглубленной основы чуть больше половины метра. Такой способ закладки возможен только если грунты под сооружением слабопучинистые, а глубина промерзания невелика. Заглубленные полосы лучше всего подходят, если в проекте дома планируется устроить подвал. Глубина закладки такого устройства на 25-30 см глубже, чем уровень промерзания грунта. Такая схема весьма материалоемкая и относительно дорогостоящая.

В зависимости от материала полосы могут быть:

• бутобетонные;
• железобетонные;
• кирпичные;
• плиты и блоки из железобетона (готовые элементы для сборных полос).

Основа ленточного типа из бутобетона пользуется популярностью благодаря простоте и прочности. Она делается из смеси наполнителя (камни) и раствора (смесь цемента с песком). Камни должны быть не более 0,3 м в длину и весом до 30 кг. После застывания получается крепкое цельное тело монолита, способное выдержать огромные нагрузки нескольких этажей и тяжелого перекрытия. Но такой тип укладки не подходит для участков с глинистыми грунтами. Ведь если основа под ним даст усадку, то лента из бутобетона способна потрескаться. Бутобетонная лента отлично подойдет для однородных легких грунтов, не подвергающихся неравномерной осадке.Ширина ленты зависит от веса постройки и может быть от 20 см до метра. Для монтажа такого основания нужно делать гравийную или песчаную подушку, чтобы выровнять поверхность грунта.

Ленточные основы из железобетона являются самыми крепкими и долговечными среди остальных видов. Бетон являет собой раствор из мелкого щебня, песка и цемента. Он заливается в траншею с арматурой из металлической сетки или сваренных прутов. Конструкции из железобетона чаще всего используются, так как позволяют получить прочную конструкцию, не прибегая к помощи тяжелой техники, а технология его устройства довольно проста. Благодаря его высокой прочности и надежности его ширина обычно меньше, чем у других видов при том же количестве нагрузок. Например, при ширине стены в два кирпича (примерно пол метра) ширина железобетонного основания может составлять 60 см. Это позволит значительно уменьшить затраты на строительство, при этом не жертвуя надежностью жилища.

Ленты из кирпича довольно давно уже используется в строительстве. Такой вид устройства подходит как для подземной, надземной и цокольной частей основания. Но особой популярностью этот способ уже не пользуется из-за малой прочности и надежности данного основания. Его малый срок объясняется тем, что кирпич может впитывать влагу. В результате во время сильного мороза его может разорвать. Поэтому такой тип конструкции не подходит для местности, где грунтовые воды находятся близко к основе строений. Также, монтаж кирпичного основания целесообразен только при небольшом весе стены и перекрытия.

Ленты из готовых железобетонных элементов монтируются с помощью крана на ровную подушку (утрамбованный песок или мелкий гравий). Такой вид основания менее крепкий, чем железобетонный. Но такой способ значительно проще в монтаже и требует значительно меньше времени. Сборные конструкции сохраняют целостность на любых видах почвы. Они легко справляется с любыми нагрузками как механическими, так и климатическими.

Ленточные полосы предпочтительны остальным видам:

• если в доме стены планируется возводить плотностью больше тонны на квадратный метр;
• если предусматривается сделать сложное тяжелое перекрытие;
• если может произойти неравномерная усадка грунта. Такое случается, если на площади под застройку суглинистые грунты. Цельный монолит распределяет вес дома равномерно на земляную подушку, сохраняя стены в одной плоскости;
• заглубленный тип подходит, если в проекте предусмотрен подвал или гараж под домом. При этом внутренняя часть полосы будет стеной для подвала.

Различают два разных способа устройства ленточного фундамента. Технология укладки первого выполняется заливанием бетона непосредственно на стройплощадке. Такой способ называется монолитным. Его монтаж весьма трудоемок и затратный по времени. Но в таком случае относительно несложно добиться ровной поверхности для стен, находящейся горизонтально в одной плоскости.

Второй вид ленточных полос зависимо способа укладки – сборный. Его собирают непосредственно на строительной площадке краном. В качестве железобетонных полос используются типовые блоки, заводского производства из железобетона и бутобетона. Сборные ленточные полосы монтируются из железобетонных конструкций. Преимуществом такого типа основы есть его быстрота монтирования благодаря наличию готовых элементов. Относительно монолитных конструкций сборная проигрывает ей по прочности.Плюсом такого способа устройства является небольшие затраты времени при монтаже. Ведь не нужно долго ждать, пока бетон схватится и превратится в твердое тело. Уже после окончания соединения блоков можно приступать к возведению стен. Также можно сэкономить материальные средства при укладке блоков и подушек для одноэтажного строения легкой конструкции. Это достигается путем монтажа железобетонных блоков с небольшим интервалом, а не на сплошную. Такие конструкции называются прерывистыми. С помощью прерывистого основания можно достичь уменьшения затрат на основание до 20% стоимости блоков.

Монолитный фундамент и его устройство

Монолитные конструкции чаще всего используются для несложных построек и деревянных сооружений. Такая схема устройства фундамента не имеет особых ограничений. Для ее монтирование не требуется сложных манипуляций и аренды дорогостоящей специальной техники. Важное преимущество монолитного основания есть ровная плоскость, которая сохраняет свою геометрию не зависимо от движений грунта под ней. Это позволяет сохранять стены в целостности долгое время.

Работы по возведению монолита начинаются с выкапывания котлована. Его глубина должна соответствовать глубине закладки основания. После того, как траншея вырыта, низ покрывают слоем утрамбованного песка (подушка). А сверху на него монтируют дренажный слой.Он служит для защиты бетона от действия влаги. Для максимальной прочности монолита в траншее нужно смонтировать армирование из проволоки или прутов. Арматура должна в плите быть минимум в два слоя. Перед началом заливания бетона укладывают шар гидроизоляции. После этого в траншею заливают бетон равномерно слоями. В местах соединения стен и плиты арматура должна немного выступать из плиты. После затвердевания бетона она будет связывающим элементом между стенами и плитой. Благодаря этому строение являет собой цельную и прочную конструкцию. Выступающая арматура из монолита называется отмосткой.

Устройство фундамента столбчатого типа

Такой тип основы подходит только для простых одноэтажных домов и сооружений. Причем грунты на площадке под застройку не должны подвергаться вспучиванию и вымыванию водой из-под земли. Столбчатое основание являет собой конструкцию из забитых в землю столбов в местах углов стен и точках их пересечений.

Чтобы получить устойчивую цельную конструкцию, которая не будет сдвигаться в горизонтальной и вертикальной плоскости, нужно соединить столбы вверху в один цоколь. Столбы соединяют с помощью обвязочных балок или рандбалок. Расстояние между вертикальными столбами выбирают от 1,5 до 2,5 м в зависимости от веса надстроек. Ростверк или обвязка столбов делается перемычкой между вертикальными столбами. Особенностью такого вида укладки является то, что у основной постройки и пристроек делаются разные столбчатые конструкции из-за разной нагрузки земляную подушку. Между ними сооружается амортизирующий слой.

Устройство свайного фундамента

Основание из свай распространено на стройплощадках с неустойчивыми грунтами. Также такой фундамент подходит для больших многоэтажных построек. Сваи в свайных конструкциях для упрощения забивания делают заостренными снизу. Они бывают:

• железобетонные;
• деревянные;
• металлические и др.

В зависимости от материала одна свая выдерживает вес от 2,5 до 5 т. Вертикальные сваи вверху соединяются между собой балками, образуя собой цельный каркас. Такая схема редко используется в частном строительстве из-за высокой стоимости работ и материалов. Также для монтирования свайной конструкции нужна тяжелая специальная техника и высококвалифицированные работники.

Монтирование свайного основания начинается с разметки ландшафта. Места расположения свай отмечаются колышками. Потом в этих местах бурят скважины. После этого из свай собирается готовый каркас, который целиком опускается в готовые скважины. Сверху забитых свай делается опалубка после их армирования. Нужно не забывать о защитном слое между стенками опалубки и арматурой. Заливание скважин происходит в один этап с использованием глубинного вибратора, чтобы исключить наличие пустот в теле бетона. Продолжать строительство и начинать возведение стен можно только по истечении 3 недель со дня заливки бетона. Свайный фундамент чаще всего используется при постройке высоток и панельных домов. Основа такого типа лучше всего справляется с весом тяжелых построек и гарантирует целостность стен, даже если под домом слабые грунты.

Винтовой фундамент и особенности его устройства

Винтовые конструкции весьма сложны и технологичны. Они тоже используются для высоких и сложных строений. По принципу распределения веса такой вид основы дома напоминает свайный. Только в отличии от него винтовой более устойчив в местах с высоким уровнем вод и слабых грунтов. Вместо свай в таком основании используются металлические трубы. На них приваривают стальные зацепы (лопасти), которые служат для улучшения сцепления с пластами грунта. Металлическая свая покрыта слоем цинка для предотвращения разрушения из-за влаги.

Устройство плитного фундамента

Плитный тип основания еще называется плавающим. Такие схемы улкадки являются разновидностью монолитного основания. Телоплиты выступает не только в роли основания, но и может служить полом для первого этажа. Такая схема обладает всеми положительными качествами монолитного основания. Минусом такого основания является высокая себестоимость материалов и работ. Поэтому чаще всего оно используется на строительных площадках небольших площадей.

Плитные основания обычно монтируют на строительных площадках со слабыми грунтами и повышенным уровнем вод. Устройство такого основания схоже с монолитными. Армированию монолита основания уделяют особое внимание. Ведь плита должна справляться с давлением всей конструкции строения и равномерно распределять его на почву.

Технология возведения ленточного фундамента

Весь перечень работ и их описание будет представлен на примере железобетонного, так как он является самым популярным и чаще всего используется в частном строительстве. Более того, в отличие от основы сборного типа, процесс его монтажа более сложный и трудоемкий.Работы по устройству ленточного фундамента обычно начинают с обозначения осей стен на строительной площадке. Они выполняются при помощи деревянных колышков и шнурков. Таким образом, заранее определяется периметр будущего строения. Эти работы нужно производить внимательно и ответственно, особенно площадь под застройку имеет сложный рельеф. Для этого нужно использовать строительный уровень. Обязательно нужно проверять все углы на прямоугольность. Низ траншеи тоже должен быть ровным и находится в одной плоскости. Проверка ровности делается теодолитом. Очень важно, чтобы в местах стыков железобетонных лент низ траншеи был ровным. Площадка для возведения основания вырывается большей ширины, чем ширина монолита. Для удобства ширина котлована должна быть на пару метров больше с каждой стороны.

Углубление в стройплощадке под основание можно сделать с помощью экскаватора или лопатами вручную. Если используется техника, то дно траншеи стоит выровнять вручную. Полученный котлован очищается и ограждается. Теперь в траншею насыпается песок или мелкий щебень, чтобы оборудовать подушку под монолит. Слой подушки должен быть высотой минимум 0,1 м. Подушка под монолит должна быть ровной и равномерной. Для этого она заливается водой и трамбуется. После этого на подушку укладывается гидроизоляция. Она защитит монолит из железобетона от намокания и разрушения. В качестве гидроизоляции используют полиэтиленовую пленку или рубероид. Также это послужит формированием ванны для жидкого бетона, что не позволит вытеканию раствора из котлована.

После укладки гидроизоляции над траншеей делается опалубка. Ее монтируют из деревянных досок. С внутренней стороны опалубки они должны быть гладкими. Толщина досок должна составлять минимум 50 мм. Доски не должны выпячиваться под давлением раствора. Для этого опалубку укрепляют колышками и распорками по всей длине. Отличным решением устройства опалубки будет железная щитовая разборная опалубка. При монтаже опалубки нужно тщательно проверять вертикальность ее стен. От точности измерений зависит долговечность и надежность дома. Опалубка должна быть высотой не меньше 30 см над землей. Перед заливанием бетона в траншею нужно тщательно очистить полученную емкость для будущего монолита от мусора. Также нужно заранее оставить отверстия для систем коммуникации. Ведь после того, как железобетон высохнет, провести их можно будет только прорубив тело монолита. Это может нарушить целостность монолита и привести к трещинам в дальнейшем. Как только опалубка готова, нужно уложить гидроизоляционный шар. Это предотвратит попадание разрушающей влаги в стены дома.

Для того, чтобы бетон не разрушался под нагрузкой, нужно соорудить металлический каркас. Устройство арматуры ленточного фундамента способствует равномерному распределению нагрузки на все тело железобетонного монолита. Металлический каркас обычно делают из прутиков. Его размеры и параметры прутов указываются изначально в проекте здания. Армирование бетона состоит из нескольких вертикальных рядов прутов арматуры. Они соединяются горизонтальными прутками. Количество армирующих рядов зависит от требований к прочности основания. Вертикальные пруты арматуры устанавливаются с шагом от 10 до 25 см. Такой каркас устанавливается по всей глубине фундамента. Благодаря ему мы получаем полосу с высокой прочностью на излом и изгиб.

Каркас собирается в цельное устройство с помощью сварочного аппарата. Если в наличии его нет, то можно обойтись проволокой. Сваривание элементов для удобства можно производить не в траншее. А после готовые секции устанавливать внутрь нее и сваривать уже в готовый каркас. Если же в наличии нет сварочного аппарата, то скреплять пруты арматуры можно с помощью вязальной проволоки. Такие манипуляции не сложно производить и внутри траншеи. Арматурные прутки должны быть прочно скреплены в надежную конструкцию. Также следует выдерживать шаг прутов, их толщину и класс металла. Дистанция до края тела и средины прута должна составлять 4-7 см. Внутри тела монолита не должно быть инородных предметов и мусора. Все это приводит к уменьшению надежности бетона из-за неравномерной его плотности.

После установки армирования можно начинать заливку бетона в траншею. Заливка происходит постепенно и равномерно, шарами не более 20 см. Слои нужно трамбовать, чтобы выгнать воздух из бетона и получить однородное тело. Чтобы убрать воздух от опалубки, по ней время от времени нужно постукивать. Также стоит избегать применения слишком жидкого бетона. Не смотря на то, что его проще выливать из бетономешалки. Ведь жидкий бетон имеет свойство расслаиваться. Это ведет к ухудшению прочности монолита. Для этого бетон делают более вязким. Заливать его желательно с небольшой высоты для избегания его расслаивания и расплескивания. Монтаж железобетонного фундамента желательно производить в теплые времена года. Ведь отрицательные температуры губительны для бетона до окончательного застывания.

Опалубку можно демонтировать только после застывания бетона. В противном случае это может повредить монолит. Как только доски опалубки сняты, бетон желательно изолировать от влаги. Для этого битумной мастикой обмазывают поверхности фундамента. На еще не засохшую мастику прилепляют слой рубероида. Он защитит бетон от разрушения водой. Время от времени нужно проверять качество приклеивания, пока мастика полностью не застынет. Рубероид не должен отслаиваться и от тела монолита. При наличии нужно устранять дырки в гидроизоляции и недостатки его приклеивания. В противном случае влага будет попадать отверстия и при замерзании разрушать бетон.

Как только бетон схватился и затвердел, пора производить обратную засыпку в пазухи. Для наполнения пустот берут песок. Он засыпается постепенно слоями. Между засыпанием каждого слоя нужно заливать в пазухи воду и утрамбовывать. Эти работы нужно выполнять вручную и очень аккуратно, чтобы не повредить рубероид. Если в проекте собираются оборудовать подвальное помещение или цокольный этаж, то на стены фундамента можно приклеить шар утеплителя.

Качественный и прочный фундамент – залог долговечности Вашего дома. От точного следования технологии его возведения зависит надежность конструкции. Важно прежде всего уделить внимание точным предварительным расчетам нагрузок на железобетонную конструкцию и прочность грунтов. Также стоит тщательно выбирать работников, которым Вы собираетесь доверить такое ответственное дело. Если придерживаться этой технологии, то в результате получим надежный фундамент, который способен простоять больше века. Он отлично справится со всеми механическими и климатическими нагрузками, сохранив в целостности Ваше жилище.

При строительстве домов и хозяйственных построек чаще других выбирают фундамент-ленту. Это универсальная конструкция, она подходит практически для всех типов грунта и любых видов зданий. Она надежна, очень прочна и достаточно проста в возведении. Использования спецтехники или приспособлений в процессе монтажа не требуется, поэтому при желании все работы можно выполнить самостоятельно. Разберем, как установить ленточный фундамент своими руками.

Все об обустройстве фундамента-ленты

Конструктивные особенности
Поэтапная инструкция по заливке
— Разметка
— Земляные работы
— Подготовка траншеи
— Установка опалубки
— Монтаж армокаркаса
— Заливка ленты

Особенности конструкции

Фундаментная система ленточного типа изготавливается в виде монолитной ленты из железобетона. Она располагается под каждой несущей стеной постройки. Используется при возведении тяжелых зданий из бетона, камня или кирпича, для зданий с подвалом, цокольным этажом или подземным гаражом. Устанавливается на грунтах любого типа, исключение просадочные и торфяники.

В зависимости от степени углубления в почву различают мелкозаглубленную и полнозаглубленную конструкцию. Первый вариант используется для легких каркасных построек. Бетонная лента опускается в землю на 540-600 мм. Полнозаглубленный фундамент ставится под тяжелые постройки. Он углубляется на 240-300 мм ниже отметки уровня промерзания почвы. Иногда встречается незаглубленный вариант. Он ставится на неподвижных почвах или на скалах. Для домов он не пригоден, используется для хозяйственных построек.

Фундамент-лента бывает монолитным или сборным. Монолитом называется цельная отливка из бетона. Она изготавливается за одну заливку, обладает максимальными прочностными и несущими характеристиками. Сборная система собирается из бетонных блоков заводского изготовления. Ее эксплуатационные характеристики немного хуже, чем у монолитного основания. При укладке блоков нельзя обойтись без специальной техники.

По требованиям СНиП монолитное сооружение должно заливаться за один прием. Самостоятельно замесить такой объем раствора невозможно, поэтому приходится обращаться к специализирующимся на производстве бетона компаниям. В этом случае готовую смесь в миксере привезут на строительную площадку и зальют в подготовленную опалубку. Непрофессиональные строители в силу ряда причин иногда пренебрегают этим правилом и проводят поэтапную заливку. Это отрицательно сказывается на прочности получившейся конструкции.

Перед монтажом фундамента необходимо рассчитать его основные параметры. Для этого важно учесть множество факторов: глубину залегания подземных вод, уровень промерзания почвы, вес здания, тип грунта. Самостоятельно сделать это правильно очень сложно. Лучше всего обратиться к специалистам. Они выполнят геодезические испытания и полностью рассчитают систему.

Как залить ленточный фундамент: поэтапная инструкция

Начинать работы можно только после проведения расчетов и составления проекта сооружения. Ориентируясь на него, покупают материалы. Потребуется толстая пластиковая пленка либо рубероид для гидроизоляции. На армокаркас понадобятся арматурные прутки: тонкие диаметром от 8 до 12 мм и толстые от 14 до 20 мм, проволока стальная для их связывания. Для съемной опалубки потребуются бруски 20х30 мм, доска 15-25 мм, саморезы либо гвозди для их закрепления.

Для несъемной опалубки готовят цементно-стружечную плиту, арболитовые или пенополистироловые блоки. Если предполагается утепление, покупается специальная теплоизоляция для фундаментов. Кроме этого понадобится песок и щебенка для обустройства «подушки». Для самостоятельного изготовления бетона потребуется гравий или щебень средних фракций, цемент марки М300 или выше.

Начинают работу после подготовки материалов. Пошагово разберем, как правильно залить под дом ленточный фундамент со съемной деревянной опалубкой.

1. Разметка

Контуры траншей под ленту фундамента надо перенести на поверхность земли. Для этого проводится разметка. Предлагаем инструкцию по ее проведению.

1. Площадка под строительство расчищается, освобождается от растительности. Верхний плодородный слой высотой 15-20 см срезается и убирается.
2. Вбитыми в землю колышками намечаются углы будущей постройки. Вместо колышков лучше использовать прямоугольники из деревянных планок. С ними удобнее работать.
3. Намечают расположение траншей под стены. Для этого от каждого угла протягивают по два параллельных шнурка. Делают это так, чтобы между ними получилось расстояние, равное ширине будущей траншеи.
4. Размечают расположение внутренних несущих стен. Их тоже намечают натянутыми шнурами.
5. Контур внутренних стен и всей постройки дополнительно намечают просыпкой сухой извести вдоль всех шнуров. Так контур постройки переносится на землю.

Аналогично выполняется разметка фундамента под веранду, крыльцо или террасу. Если в доме будет камин либо кирпичная печь, под них тоже нужно основание. Его намечают после основной разметки. Важное замечание: лента под камин либо печь не должна быть связана с общим фундаментом.

2. Земляные работы

Копка траншеи может проводиться с помощью спецтехники, но чаще это делают своими руками. Рвы выкапываются точно по намеченным линиям. Их глубина должна точно соответствовать расчетной, отклонения недопустимы. Начинать лучше с самого нижнего угла фундаментной системы. Так проще будет придерживаться заданной глубины на всем протяжении траншеи.

Стенки ямы должны располагаться строго вертикально. Если грунт слишком сыпучий, он не сможет удержаться на бортике и начнет осыпаться. Тогда рекомендуется на время установить подпорки. В ходе работы регулярно проводят замеры уклона и глубины ямы. Если обнаруживаются какие-либо отступления от плана, их немедленно исправляют.

3. Подготовка траншеи

Она заключается в обустройстве на дне ямы хорошо утрамбованной песчаной подушки, которая поможет равномерно перераспределить нагрузку от здания на фундаментную систему. Для ее отсыпки используют только средне- и крупнофракционный песок. Мелкий обязательно даст усадку, а это недопустимо. Желательно помимо песка засыпать слой щебня или гравия фракции от 20 до 40 мм. Втрамбованные в песок камешки значительно уменьшат поступление капиллярной влаги внутрь фундаментной конструкции. Приводим пошаговую инструкцию по укладке песчаной подушки.

1. Выполняется первая засыпка. Песок засыпается слоем высотой 50 мм. Он смачивается, после чего тщательно утрамбовывается.
2. Аналогично выполняется вторая засыпка, после нее третья. Общая высота песчаного слоя должна получиться в пределах 15-20 см.
3. Выполняется засыпка щебенки или гравия, если она нужна. Материал тоже хорошо утрамбовывается.

Поверх утрамбованной подушки из песка настилается полиэтилен или рубероид. Изоляция защитит песок от размывания и предотвратит протекание жидкого раствора при заливке конструкции. Кроме того, материал обеспечит гидроизоляцию конструкции. Поэтому его рекомендуется уложить с заходом на стенки траншеи. Его величина должна быть не меньше 17-20 см.

4. Установка опалубки

Перед заливкой бетона монтируется форма-опалубка. Она может быть несъемной, тогда после отвердения раствора ее не демонтируют. Еще один плюс такого каркаса — дополнительное утепление сооружения. Мы рассмотрим, как изготовить съемную форму из досок. Делают это так.

1. Из подготовленных досок сбиваются щиты. Их высота должна быть такой, чтобы щит поднимался над уровнем грунта на высоту цокольной части будущего дома.
2. Щиты из досок ставят вертикально в подготовленные ямы. Между собой их скрепляют поперечинами. Для устойчивости с внешних сторон щиты подпирают обрезками брусков.
3. В ходе работ обязателен контроль соблюдения вертикали. Для этого проводятся замеры строительным уровнем. При обнаружении недочетов их сразу же исправляют.
4. Если нужно завести коммуникации внутрь будущей постройки, отрезки труб вставляют внутрь опалубки по типу распорок между деревянными щитами.

Готовую опалубку изнутри выстилают полиэтиленом или рубероидом. Такая изоляция предотвратит вытекание жидкости при заливке и защитит бетон от преждевременного высыхания. Если есть необходимость в утеплении, вместо гидроизоляции ставят плиты фундаментного теплоизолятора. Обычно используют пеноизол либо пенополистирол.

5. Монтаж армирующего каркаса

Внутри установленной формы-опалубки монтируется армирующий каркас. Он изготавливается из продольных и поперечных рифленых прутков. Сечение поперечных — от 8 до 12 мм, сечение продольных — от 14 до 20 мм. Количество арматурных рядов определяется при расчетах конструкции. Чем шире лента, тем больше их должно быть. Армокаркас ставится так, чтобы остались зазоры со всех сторон между ним и деталями опалубки. Они заполнятся бетонной смесью, которая защитит прутки от коррозии.

Если ранее были установлены утепляющие плиты, поперечные прутья должны входить в утеплитель. Получится дополнительное крепление каркаса к опалубке. Между собой арматура закрепляется стальной проволокой. Ею перевязывают прутья. В рекомендациях, как правильно делать ленточный фундамент, подчеркивается, что точечная сварка крайне нежелательна. Она дает неподвижный шов. Потерявшие взаимную подвижность прутья при усадке фундамента могут его разрушить.

6. Заливка ленты

Бетонная смесь заливается одномоментно. Разрешаются технические перерывы, но не дольше одного-двух часов. Раствор подается из машины по заранее проложенным желобам. Их должно быть несколько, чтобы подача велась из разных мест. Перегонка раствора ухудшает его свойства. Высота сброса бетонной смеси не должна превышать двух метров.

После того как раствор будет залит, его уплотняют глубинным вибратором. Это обязательная процедура, влияющая на качество готовой конструкции. Уплотненную бетонную ленту накрывают пластиковой пленкой. Пластик не даст влаге испариться.

Чтобы материал правильно отвердевал и набирал прочность, его нужно периодически увлажнять. Фундамент-ленту в течение семи дней поливают чистой водой. Первый раз это делают через 9-12 часов после монтажа. Потом его поливают через каждые пять часов, если на улице прохладно и пасмурно. В жару увлажнение требуется каждые два часа. При температуре ниже 5°С увлажнение не требуется.

Прочность бетон набирает долго, но окончания процесса можно не ждать. Через неделю приступают к дальнейшим работам. Опалубку удаляют, ленту обмазывают или оклеивают гидроизоляционными материалами. После этого выполняется обратная засыпка с тщательным уплотнением почвы. Последняя часть работ — строительство отмостки по периметру будущей постройки. Фундамент-лента готов.
