| Grandstream | |
| GXP1615 | GXP1615 | |
| Телефон | |
| 6947273702146 | |
| английский | |
| Руководство пользователя (PDF), Краткое руководство пользователя (PDF), Техническая спецификация (PDF) |
Дизайн
| Тип телефонной трубки | Проводная телефонная трубка |
| Настенный | Да |
| Крепление | Стол / Стена |
| Тип продукта | IP телефон |
Аудио
| Громкоговоритель | Да |
| Кодеки голоса | G.711Mu, G.711a, G.722, G.723, G.726, G.729ab, iLBC |
Характеристики управления
| Регулятор громкости | Цифровой |
Экран
| Дисплей | ЖК |
| Разрешение экрана | 132 x 48 пикселей |
| Сенсорный экран | Нет |
Характеристики телефона
| Количество линий | 1 линий |
| Функция отложенного звонка (вызова) | Да |
| Система двусторонней связи | Да |
| Удержание вызова | Да |
| Переадресация вызова | Да |
| Возможность совещаний по телефону | Да |
| Идентификация абонента (Caller ID) | — |
| Вместимость телефонной книги | 500 записей |
| Удержание вызова | Да |
| Подбор вызовов | Да |
| Полнодуплексный режим | Да |
| Количество VoIP аккаунтов | 1 |
| Переадресация | Да |
Сеть
| Подключение Ethernet | Да |
| Тип LAN Ethernet интерфейса | Быстрый Ethernet |
| Wi-Fi | Нет |
| Bluetooth | Нет |
| Поддерживаемые сетевые протоколы | SIP RFC3261, TCP/IP/UDP, RTP/RTCP, HTTP/HTTPS, ARP/RARP, ICMP, DNS (A record, SRV, NAPTR), DHCP, PPPoE, SSH, TFTP, NTP, STUN, SIMPLE, LLDPMED, LDAP, TR-069, 802.1x, TLS, SRTP |
| Поддержка Quality of Service (QoS) | Да |
| DHCP клиент | Да |
Порты и интерфейсы
Энергопитание
| Питание по Ethernet (PoE) | Да |
| Частота входного сигнала | 50 — 60 Hz |
| Входное напряжение адаптера переменного тока | 100 — 240 V |
| Выходное напряжение адаптера переменного тока | 5 V |
| Выходной ток адаптера | 0.6 A |
Вес и размеры
| Ширина | 184.5 mm |
| Глубина | 209 mm |
Условия эксплуатации
| Диапазон температур при эксплуатации | 0 — 40 °C |
| Диапазон относительной влажности при эксплуатации | 10 — 90 % |
| Диапазон температур при хранении | -10 — 60 °C |
Сертификаты
| Сертификация | FCC: Part 15 (CFR 47) Class BCE : EN55022 Class B, EN55024, EN61000-3-2, EN61000-3-3, EN60950-1RCM: AS/ACIF S004; AS/NZS CISPR22/24; AS/NZS 60950; AS/NZS 60950.1 |
Содержимое упаковки
| Количество ручек в комплекте | 1 шт |
| Сетевой адаптер в комплекте | Да |
| Инструкция | Да |
Логистические данные
| Код гармонизированной системы описания (HS) | 85171800 |
показать больше
Не можете найти ответ на свой вопрос в руководстве? Вы можете найти ответ на свой вопрос ниже, в разделе часто задаваемых вопросов о Grandstream GXP1615.
Не нашли свой вопрос? Задайте свой вопрос здесь
- Manuals
- Brands
- Grandstream Networks Manuals
- IP Phone
- GXP1615
- User manual
-
Contents
-
Table of Contents
-
Bookmarks
Quick Links
Home
PBXware
SERVERware
TELCOware
SIPmon
SIPProt
Desktop & Mobile
BRM
UADs
Appliances
EOL
From Bicom Systems Wiki
Contents
1 Introduction
Introduction
Related Manuals for Grandstream Networks GXP1615
Summary of Contents for Grandstream Networks GXP1615
-
Page 1: Table Of Contents
Home PBXware SERVERware TELCOware SIPmon SIPProt Desktop & Mobile UADs Appliances From Bicom Systems Wiki Contents 1 Introduction 2 Requirements 2.1 Identifying Phone Model 2.2 Phone Firmware 2.3 DHCP Server 2.4 PBXware Version 3 Installation 3.1 Power Adapter 3.2 Power over Ethernet (PoE) 3.3 Find the Phone’s IP Address 3.4 Reset to Factory Settings 4 Registering Phone…
-
Page 2: Requirements
This User Guide is written as a general guide on how to set up the Grandstream phone model GXP-1615 to work with PBXware 5.3.6. Requirements Identifying Phone Model To start and successfully complete registration of your Grandstream phone you need to know which phone model to set up.
-
Page 3: Dhcp Server
Click the System Info link in the left hand navigation menu. The firmware version is shown under the Software Version-Prog. DHCP Server Fully configured and operational DHCP server. PBXware Version PBXware version 5.3.6 In order to find out the PBXware version: Log in to PBXware Navigate to Settings: About.
-
Page 4: Find The Phone’s Ip Address
NOTE: If you are using Power over Ethernet (PoE), you don’t need to connect the AC adapter. Make sure that the Ethernet cable and router or switch is Power over Ethernet (PoE) compliant. Find the Phone’s IP Address Find out your Grandstream phone’s IP Address. Press the Middle navigation key.
-
Page 5
UAD settings Log in to the PBXware’s web administration interface Open a new browser window and enter the IP address in order to access the PBXware web administration login screen. Example: http://192.168.1.10. Log in to PBXware with your e-mail address and password. UAD Settings Navigate to Settings: UAD. -
Page 6
Name Enter a name for the Extension being created. Example: John Smith. E-mail Enter the e-mail address associated with this Extension. This e-mail address will receive all system notification messages. Example: john.smith@bicomsystems.com Click the Save button. Registering Phone This section describes how to register a Grandstream phone using Hostname or IP Address, or DNS SRV. -
Page 7: Auto Provisioning
to PBXware. Dial *123 to verify registration. Auto Provisioning This section describes how to set UAD settings, create the PBXware Extension, and register the phone using DHCP or Static IP address. The following topics are covered: UAD Settings Creating Extension Registering Phone UAD Settings UAD settings…
-
Page 8
The standard options window will be shown below. Select the Grandstream phone model from the UAD select box. Select Location: Local or Remote. Local is for all Extensions registered on the LAN and Remote is for all Extensions registered from remote networks, WAN, Internet etc. Click the Next step button. -
Page 9
Make sure that your DHCP router is configured to use option 66 to automatically instruct phones with the URL for Auto provisioning. For more information, please refer to your router documentation or contact your network administrator. Phone’s first boot or user initiated reboot The Auto provisioning process will start during the phone’s first boot or after the reboot process has been initiated by the user. -
Page 10: Dns Srv
Example of an IP Address USING HTTPS: 192.168.1.10/prov Enter Auto Provisioning username and password into the Config HTTP/HTTPS User Name and Config HTTP/HTTPS Password fields. Click the Save and Apply button. Click the Reboot button on the top navigation menu. You will have to wait a couple of seconds for the configuration to be updated.
-
Page 11
Go to Authentication and press the Select button. Press the Edit button to edit User ID and enter the PBXware Extension number. Example: 1003. Press the OK button. Go to Password and press the Edit button, enter the Secret of the Extension as received in the e-mail associated with this Extension.
Характеристики
-
Свойства IP-телефонов
-
100 Мбит/с, Fast Ethernet
-
2 порта Ethernet, Поддержка PoE, Блок питания в комплекте, Крепление на стену
-
Программируемые BLF клавиши
-
Участников конференц-вызова
(чел.)
Описание
Grandstream GXP1615 — IP телефон начального уровня, предназначенный для использования в офисах небольших компаний и дома. Телефон построен на базе операционной системы Linux и поддерживает 1 независимый SIP-аккаунт, два телефонных вызова и три программируемые XML-клавиши. Телефон оснащен четким LCD-дисплеем с разрешением 132×48 пикселей. Наличие двух портов 10/100 Мбит/с с PoE-питанием, поддержка различных языков, встроенная трехстороння конференц-связь превращают GXP1615 в надежный и удобный IP-телефон, который исправно выполняет свои функции.
Сегодня многие покупатели стремятся приобрести товар, полностью соответствующий современным стандартам качества, но при этом сохраняющий доступную стоимость. Специалисты компании Grandstream, занимающейся производством средств связи, разработали модель стационарного IP-телефона Grandstream GXP1615. За короткое время устройство успело завоевать популярность на мировом и российском рынках. Это обусловлено широким спектром функций и надёжностью.
Корпус изделия выполнен в классическом чёрном цвете. В верхней его части располагается LCD-дисплей с разрешением 132 х 48 пикселей. На главной панели помимо клавиш набора номера находятся контекстно-зависимые и функциональные кнопки. Они позволяют быстро и эффективно активировать самые востребованные режимы устройства для экономии времени и сил. Одно из главных особенностей модели — это наличие полного дуплекса, отвечающего за чистоту громкой связи. Также пользователь имеет возможность связать телефон со специальной гарнитурой благодаря разъёму: это позволит принимать вызов удалённо и не отвлекаться от выполнения текущих задач.
Производитель гарантирует чистоту связи и отсутствие помех благодаря внедрению систем подавления шума и эха. В центре конструкции 2 линии кнопок с двойной подсветкой для комфортной работы при любом освещении и в любое время суток. Здесь располагаются 3 контекстно зависимые клавиши, которые легко программируются под пользователя по системе XML. Также панель содержит 5 навигационных кнопок.
В комплектацию входит сам телефонный аппарат, трубка, соединяющий кабель, адаптер питания, сетевой провод и подставка. При возникновении проблем с установкой, настройкой и эксплуатацией, можно обратиться к краткому руководству пользователя. Также комплект содержит полезную информационную брошюру.
Модель имеет сравнительно небольшой вес в 0,73 кг и оптимальные габариты 20,9 см х 18,45 см х 7,62 см. Это позволяет сэкономить рабочее пространство. Кроме того, телефон можно установить на стене с помощью специальных креплений, которые идут в комплекте. Модель может быть адаптирована под несколько углов наклона.
Универсальность модели определяет широту её применения, телефон от Grandstream GXP1615 идеально подойдёт для использования в офисе, колл-центре, небольшой фирме или крупной корпорации.
Технические характеристики Grandstream GXP1615
Особенности:
- Возможность совершения до двух вызовов одновременно.
- Навигация по меню более чем на 10 языках: русский, английский, немецкий, испанский, китайский и многие другие.
- Структурированная телефонная книга с объёмом памяти до 500 записей, а также история вызовов — до 200 звонков.
- Отправка и получение текстовых сообщений, поддержка голосовой почты.
- Режим громкой связи.
- Создание телефонной конференции с подсоединением до трёх сторон.
- Интерком-звонки, в том числе и групповые.
- Быстрый набор нужного номера и автоматический ответ.
- Удержание, транспортировка, парковка вызова. Автодозвон по системе off-hook.
- Интеграция со специальной гарнитурой через RJ9-разъем для удалённого ответа.
Основные функции телефона
- Графический LCD экран без подсветки, 132*48 пикселей
- 1 SIP аккаунт, до 2 одновременных вызовов
- 2 клавиши линии с поддержкой двух цветов, 3 XML программируемые клавиши, поддержка 3-х сторонней конференции
- Полнодуплексный спикерфон громкой связи с акустическим эхоподавлением
- Телефонная книга до 500 контактов, история вызовов до 200 записей
- 2 порта 10/100 Mbps
- Поддержка автопровижн TR-069 or encrypted XML configuration file, SRTP and TLS for advanced security protection, 802.1x
- Полная совместимость с функциями IP АТС Grandstream UCM
- Поддержка множества языков
Протоколы и стандарты
- SIP RFC3261, TCP/IP/UDP, RTP/RTCP, HTTP/HTTPS, ARP/RARP, ICMP, DNS (A record, SRV, NAPTR), DHCP, PPPoE, SSH, TFTP, NTP, STUN, SIMPLE, LLDP-MED, LDAP, TR-069, 802.1x, TLS, SRTP
Функциональные клавиши
- 2 клавиши линий с двойной подсветкой,
- 3 XML программные контекстно зависимые клавиши,
- 5-ти позиционная клавиатура навигации,
- 13 специальных функциональных клавиш: пейджинг/ интерком,
- телефонная книга,
- сообщения,
- HOME,
- удержание вызова,
- запись,
- MUTE,
- гарнитура,
- передача вызова,
- конференция,
- отправить,
- повторный набор,
- громкая связь,
- громкость
Голосовые кодеки
- G.711μ/a, G.722 (wide-band), G.723 (pending), G.726-32, G.729 A/B, ILBC (pending), Opus (pending) , in-band and out-of-band DTMF (Аудио, RFC2833, SIP INFO)
QoS
- Layer 2 QoS (802.1Q, 802.1P)
- Layer 3 (ToS, DiffServ, MPLS) QoS
Телефонные функции
- Удержание вызова, трансфер, перенаправление вызова (безусловная / без ответа / занят)
- 3-х сторонняя конференция, парковка вызова, загружаемая телефонная книга (XML, LDAP, до 500 записей)
- ожидание вызова, история звонков (до 200 записей) , off-hook автодозвон, автоматический ответ, быстрый набор
- гибкий план набора, персонализированные музыкальные мелодии, server redundancy & fail-ove
Подключение гарнитуры
- RJ9 разъем гарнитуры (поддержка EHS для гарнитур Plantronics)
Установка
- Два угла наклона
- Возможность крепления на стене
Безопасность
- Уровни доступа для пользователя и администратора
- MD5 and MD5-sess аутентификации
- 256-bit AES шифрование конфигурационного файла
- TLS, SRTP, HTTPS, 802.1x media access control
Сетевые интерфейсы
- Двойной 10/100 Mbps Ethernet порт
Дисплей
- 132*48 LCD дисплей без подсветки
Языки интерфейса
- Английский, Немецкий, Итальянский, французский, Испанский, Португальский, Русский, Хорватский, Упрощенный и традиционный китайский, Корейский, Японский и другие
Обновление/Автонастройка
- Обновление прошивки TFTP / HTTP / HTTPS, массовая автонастройкаTR-069 or AES encrypted XML configuration file
Питание
- Поддержка PoE
- Универсальный адаптер питания 100-240VAC 50-60Hz
- Выход +5VDC
Рабочие температура и влажность
- Работа: от 0°C до 40°C
- Хранение: от -10°C до 60°C
- Влажность: 10% до 90%
- Не допускать появления конденсата
Инструкции и Руководства для Grandstream GXP1610/GXP1615.
Мы нашли 12
инструкции доступные для бесплатного скачивания:
Инструкция по установке, Руководство пользователя, Техническая спецификация

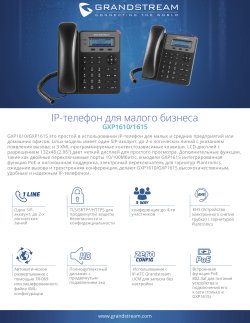

Grandstream GXP1610/GXP1615 Техническая спецификация
Бренд:
Grandstream
Размер:
779 KB
Страниц:
2
Язык(и):
Русский
Открыть в новой вкладке
Grandstream GXP1610/GXP1615 Manuel utilisateur
Бренд:
Grandstream
Размер:
12 MB
Страниц:
25
Язык(и):
Немецкий, Английский, Испанский, Французский, Итальянский, Польский, Португальский, Русский, zh
Открыть в новой вкладке
Grandstream GXP1610/GXP1615 User guide
Бренд:
Grandstream
Категория:
IP phones
Размер:
1 MB
Страниц:
45
Язык(и):
Английский
Открыть в новой вкладке
Grandstream GXP1610/GXP1615 Administration Guide
Бренд:
Grandstream
Категория:
IP phones
Размер:
1 MB
Страниц:
54
Язык(и):
Английский
Открыть в новой вкладке
Grandstream GXP1610/GXP1615 Datasheet
Бренд:
Grandstream
Категория:
Speakerphones
Размер:
772 KB
Страниц:
2
Язык(и):
Английский
Открыть в новой вкладке

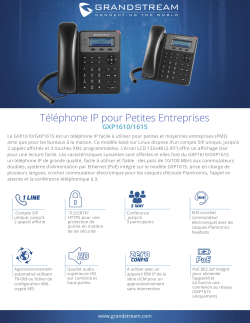

Grandstream GXP1610/GXP1615 Fiche technique
Бренд:
Grandstream
Категория:
IP phones
Размер:
791 KB
Страниц:
2
Язык(и):
Французский
Открыть в новой вкладке

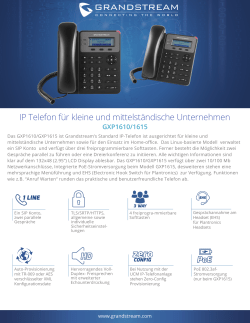

Grandstream GXP1610/GXP1615 Datenblatt
Бренд:
Grandstream
Размер:
791 KB
Страниц:
2
Язык(и):
Немецкий
Открыть в новой вкладке

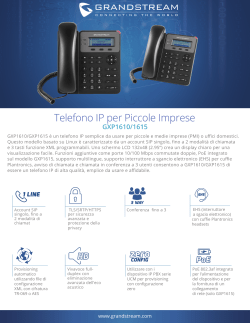

Grandstream GXP1610/GXP1615 Scheda dati
Бренд:
Grandstream
Размер:
789 KB
Страниц:
2
Язык(и):
Итальянский
Открыть в новой вкладке

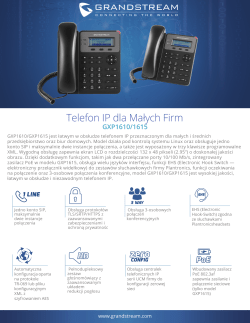

Grandstream GXP1610/GXP1615 Karta katalogowa
Бренд:
Grandstream
Размер:
771 KB
Страниц:
2
Язык(и):
Польский
Открыть в новой вкладке

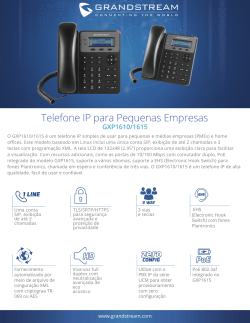

Grandstream GXP1610/GXP1615 Ficha de dados
Бренд:
Grandstream
Размер:
788 KB
Страниц:
2
Язык(и):
Португальский
Открыть в новой вкладке

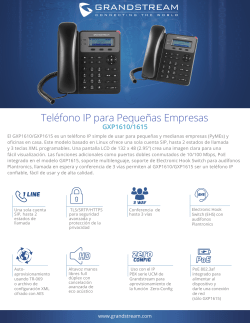

Grandstream GXP1610/GXP1615 Ficha de datos
