Аспирация на производстве

Процессы по производству некоторых видов продукции сопровождаются обильным выделением в воздух разнообразных веществ, которые загрязняют воздух и вредны для здоровья людей и окружающей среды. Качественно очистить среду в промышленном помещении поможет система аспирации. Данный вид агрегатов способен удалять вредные взвеси и примеси из воздушных масс на момент их выделения.

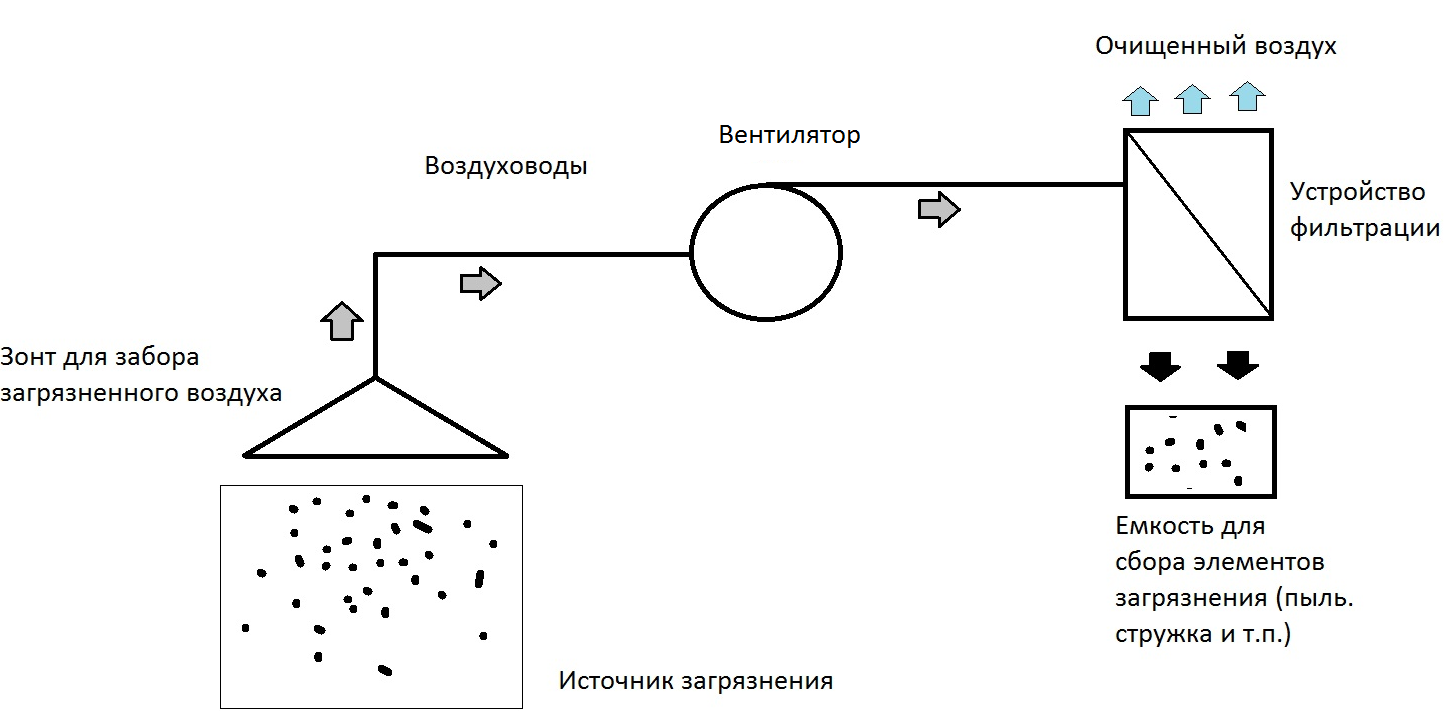

Принцип работы аспирационных устройств и их конструктивное устройство

Процесс производства продукции разного рода нередко сопровождается активным загрязнением локальной атмосферы. А между тем воздух в помещениях промышленного типа должен отвечать определенным требованиям санитарных норм. Чтобы добиться соответствия локальной среды данным требованиям применяются аспирационные установки. Устройства данного типа способны эффективно очищать воздушные массы от пылевых частиц, волокон, различных примесей и взвесей. Но что такое аспирация?

Аспирация – этим термином обозначается процесс, при котором пыль, взвеси и примеси будут засасываться из внешней среды. Засасывание осуществляется за счет создания вблизи источника загрязнения зоны с определенными параметрами давления. Проектирование аспирационных систем – достаточно сложный и специфичный процесс, требующий профессионального подхода. Аспирационные установки обычно работают в комплексе с вентиляцией и важно создать проект инженерной сети таким образом, чтобы работа одной усиливала полезную эффективность другой. Аспирацию обычно объединяют с приточно-вытяжной вентиляцией, для того чтобы в рабочее пространство стабильно попадали свежие чистые потоки в нужном объеме.

• В дробильных цехах;
• На предприятиях, занимающихся обработкой древесины;
• В любых промышленных помещениях, в которых процесс производства продукции сопровождается активным выделением в локальную среду разных вредных для вдыхания веществ.

Выведение загрязняющих воздух веществ проходит по специальным каналам, имеющим значительный угол наклона. Расположение каналов под значительным уклоном позволяет избежать образования в инженерной сети зон, в которых загрязненный воздух может застаиваться.

Эффективность аспирационной установки определяется по специфичному показателю — степени «невыбивания». Под этим термином понимается соотношение объема загрязнения, который был выведен агрегатом к объему вредных примесей, которые не удалось поглотить и вывести.

• Поглотитель, в который будут попадать собранные примеси и вредные вещества;
• Вентиляторы, каналы, фильтры, накопитель для собранной пыли и отходов.

Выбор в пользу мобильных агрегатов аспирации делают малые и средние предприятия. Такой прибор не только имеет компактные размеры, но и легко перемещается по помещению. Мобильные агрегаты востребованы на деревообрабатывающих и мебельных предприятиях, они качественно поглощают пыль и мелкую стружку. Для владельцев малого бизнеса установка мобильных агрегатов может выступать отличной альтернативой монтажу дорогостоящей и сложной стационарной системы вентиляции. При необходимости такие устройства можно легко транспортировать и даже использовать в работе на выезде.

Процесс подключения установки несложен. Она ставится в непосредственной близости к оборудованию при работе которого наблюдается значительное выделение загрязнений и включается. Все настройки агрегата подробно указываются в инструкции к конкретной модели. Для того, что устройство прослужило долго и работало без сбоев, важно своевременно производить очистку накопителя, который может забиваться отходами производства. Помимо чистки накопителя следует очищать и фильтры: они могут просто вытряхиваться или же продуваться.

Аспирационные модули стоят дороже, их монтаж сложен и специфичен, однако их уровень эффективности выше, чем у моноблоков.

ВАЖНО: Аспирационные модули невозможно приобрести в готовом виде. Устройства разрабатываются и проектируются под конкретный вид производства и для решения определенных задач по очистке воздуха.

• Характеристики промышленного помещения;
• Нюансы производственного процесса, который будет осуществляться в помещении;
• Качество выделяемого воздуха.

Засасывающий элемент вместе с накопителем располагают на незначительном удалении от зоны, воздух в которой нужно регулярно и тщательно очищать. При этом все агрегаты не должны препятствовать работникам предприятия осуществлять трудовую деятельность. Максимально прочными считаются модули и каналы из черного металла, но при этом они имеют и самую высокую рыночную стоимость. Все элементы соединяются специальным прочным крепежом.

• Сравнительную легкость обустройства;
• Интеграция с разнообразным производственным оборудованием;
• Экологичность;
• Способность работать в автоматическом режиме;
• Улучшение показателей пожаробезопасности помещений.

• Локального отсоса;
• Воздуховодов;
• Фильтрационных элементов;
• Вентиляторов.

До проектирования аспирации обязательно проводится полная техническая экспертиза объекта, на котором будет оборудоваться аспирация. Экспертиза позволит выявить возможные недостатки спроектированной инженерной сети и устранить их до момента монтажа. Важно знать, что эффективность аспирационного процесса будет во многом зависеть от пропускной способности каналов. Чем выше этот показатель и чем быстрее будут двигаться воздухопотоки по каналам, тем дороже обойдется установка системы и ее последующая эксплуатация, и обслуживание. Если правильно подобрать все элементы, то все затраты вполне можно сократить и это одна из задач которые помогает решить предварительное проектирование.

• Выбора засасывающего воздушные массы устройства;
• Точные расчеты по распределению поступающих свежих воздушных масс.

Сэкономить на обустройстве аспирации можно, если модернизировать уже имеющуюся вентиляцию, добавив в нее нужное оборудование (фильтры, засасывающий агрегат, накопитель для отходов). Однако в процессе модернизации однозначно будет нужна помощь опытных проектировщиков, которые детально изучат нюансы действующей инженерной сети и подберут оптимальное оборудование для монтажа эффективной аспирации в помещении.

Специфика монтажа

Отличительной особенностью систем аспирации является высокий объем загрязненных воздушных масс, которые будут транспортироваться по каналам. Поэтому воздуховоды инженерной сети обязательно должны быть изготовлены из материалов высокой прочности и износостойкости. Традиционно в аспирации задействуются воздуховодные элементы из стальных сплавов с показателем толщины не менее чем в 1,5 миллиметра, для фитингов применяются стальные изделия толщина которых будет на миллиметр больше показателя толщины канала.

• Если трубные изделия имеют диаметр до сорока миллиметров – показатель расстояния составляет три метра;
• Если трубные изделия имеют диаметр 400 миллиметров и менее – показатель расстояния составляет четыре метра.

ВАЖНО ЗНАТЬ: Аспирационные воздушные каналы довольно часто придется разбирать и прочищать от скопления грязи и пыли. Кроме того, они требуют более частой замены, чем обычные воздуховоды вентиляции. По указанным причинам для соединения отдельных элементов системы рекомендуется применять легкосъемные фитинги, которые можно без проблем снимать и вновь устанавливать на место.

Для регуляции силы и направления воздушных потоков в системе применяются косые шиберы имеющие минимальные показатели сопротивляемости потоку воздушных масс и при этом препятствующее активному накоплению загрязнений. Регулировочные дроссельные клапаны в аспирационных системах не применяются.

При монтаже системы пристальное внимание следует уделить углу расположения воздуховодов. Расположение элементов будет зависеть от скорости воздушного потока, которая рассчитается по характеру загрязнений, которые требуется удалять из рабочего пространства. Так, например, если нужна скорость воздушного потока равная показателю в 20 м/с, то воздуховоды следует располагать под углом в шестьдесят градусов.

Если технологический процесс в рабочем помещении подразумевает образование липких загрязнений система изначально проектируется под максимальную скорость перемещения воздушных потоков по каналам.

Для облегчения очистки и технического обслуживания конструкции внутрь воздушных каналов монтируются специальные пленочные или бумажные вкладыши.

ВАЖНО ЗНАТЬ: Бытовые и промышленные вентиляторы в монтаже аспирационных систем применять нельзя, даже если эти устройства имеют значительные показатели мощности. Для качественного процесса аспирации нужны агрегаты износостойкие, способные выдерживать максимальные эксплуатационные нагрузки и работать в бесперебойном режиме.

Параметр мощности также является значимым для вентиляторов, которые будут задействоваться в аспирационной системе. В противном случае она может оказаться малоэффективной и при ее работе могут наблюдаться значительные потери воздуха. Важен и правильный подбор засасывающего воздушные массы агрегата. При выборе этой конструкции обязательно берутся в расчет все особенности производственного процесса.

Фильтры подбираются по характеру загрязнений. Для тяжелых и грубых пылевых частиц применяются пылевые мешки, камеры, газоходы и циклоны. Для более тщательной очистки воздушных масс задействуются скрубберы, капитальную очистку воздуха можно наладить установкой электрофильтров, фильтров рукавного типа.

Причины, по которым в работе системы могут возникнуть проблемы

• Сильное засорение воздушных каналов, во внутреннем пространстве которых могли скопиться сор и пыль;
• Недостаточная мощность вытяжного вентилятора;
• Расход воздуха в больших объемах;
• Недостаточный приток свежих воздушных масс в помещении.

Ошибки проектирования и монтажа системы могут привести и к существенным потерям воздуха, из-за которых процесс аспирации начинает проходить с низкой эффективностью. Значимые воздухопотери могут наблюдаться также при сбоях в работе фильтрующих элементов. Процент возможных потерь воздуха по указанным причинам должен изначально закладываться в расчет аспирации при проектировании.

Если проблем с объемом воздуха нет, но аспирация все равно не работает с нужным уровнем производительности, то стоит пересмотреть проектирование засасывающего элемента системы и возможно изменить его расположение. Элемент должен быть установлен таким образом, чтобы при его работе осуществлялся максимальный забор загрязненных воздушных масс и не происходило их распространение по всему воздушному пространству помещения. Напоминаем, что устройство важно разместить так, чтобы оно не мешало осуществлению трудовой деятельности и не препятствовало свободному перемещению персонала по рабочему пространству.

Если в рабочее пространство не поступает нужного объема свежих и чистых воздушных масс, то аспирация не будет работать должным образом. Для эффективного и правильного воздухообмена следует смонтировать в помещении высокоэффективную приточную вентиляцию с рекуператором. Необходимости в оснащении системы рекуператором не возникает при создании приточной вентсистемы в помещениях, где постоянно наблюдаются высокие температуры.

Как видите, проектирование и монтаж аспирационных систем – действительно сложная и специфичная задача, в которой желательно не допускать неточных расчетов и ошибок в подборе оборудования. По этим причинам рекомендуется доверить разработку проекта и монтаж оборудования профессионалам, имеющим нужные опыт и знания в вопросе оборудования эффективной аспирации на производстве. Особенно актуален и важен профессиональный подход при проектировании стационарных аспирационных систем для крупных предприятий, имеющих большие производственные площади. Только такой поход позволит получить качественную и эффективную аспирацию.

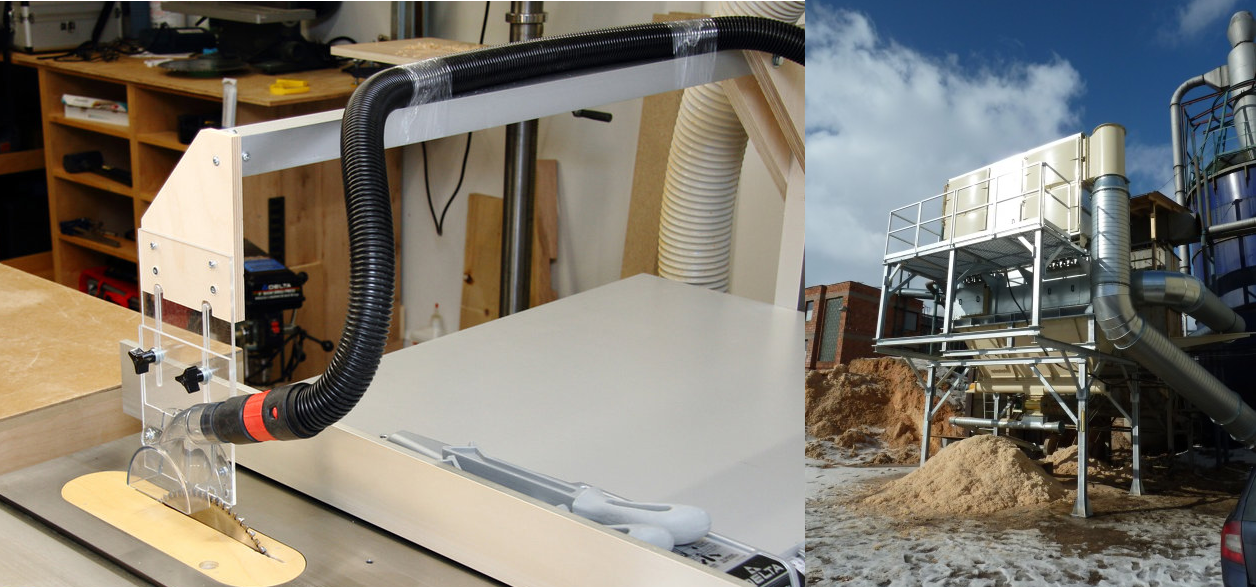

Аспирационные системы для очистки воздуха

Аспирация имеет довольно много определений. Слово «аспирация» происходит от латинского aspiratio — вдыхание. Мы смотрим на неё с точки зрения очистки воздуха . Здесь она понимается как удаление из воздуха (газа) пыли, различных взвесей, аэрозолей и других загрязнителей.

Обычно аспирация идёт неразделимо с вентиляцией. Многие даже считают, что это одинаковые процессы, но при вентиляции не происходит очистка воздуха. При этом при очистке воздуха, «всасывании» пылевых частиц, происходит движение воздуха, поэтому процессы аспирации и вентиляции проходят вместе.

Необходимость аспирации и вентиляции на производстве

Сегодня аспирация и вентиляция неотъемлемые процессы на производстве. Связано это с тем, что на любом производстве происходит загрязнение воздуха разной степени. Не зависимо от степени, любое загрязнение носит пагубный характер для здоровья сотрудников и окружающей среды.

Причем огромный урон здоровью (в первую очередь дыхательной системе) наносят не только очевидно опасные загрязнения (диоксид азота, например), но и безобидные материалы — асбест, известняк, деревянные опилки и другое. Например, у сотрудников, работающих на производствах по обработке асбеста, может развиваться асбестоз (одна из форм пневмокониоза).

Посмотрите как разные загрязнителя сказываются на здоровье.

Пыль; Аллергические реакции, лёгочные заболевания (пневмокониозы). Оксиды азота; Респираторные заболевания, онкология, ишемические болезни сердца. Угарный газ; Ослабление мыслительной деятельности, сонливость, головные боли, одышка, инфаркт, кома. Взвеси; Респираторные заболевания, онкология. Фтор; Поражает костную ткань. Свинец; Поражает костную ткань и нервную систему.

Аспирационные системы — виды фильтров

Именно из-за такого пагубного влияния на здоровье всем производствам необходимы системы аспирации воздуха. Система состоит из фильтра или комплекса фильтров. Они могут быть встроены в вентиляцию, так и работать автономно.

Системы аспирации воздуха направлены на всасывание запыленного воздуха и его фильтрацию. После очистки, чистый воздух выходит либо наружу, либо возвращается в помещение, что позволяет экономить на отоплении.

Обычно в любую аспирационную установку входят следующие элементы:

• Корпус из стали;
• Фильтровальные элементы (рукава, картриджи, насадки и т.д.);
• Вентилятор;
• Опоры и бункер для сбора шлама.

Картриджные фильтры

Принцип работы такой же, как и у рукавного фильтра. Разница только в фильтровальном элементе — здесь это картриджи.

Циклоны

Работает за счет циклонного эффекта. Запыленный воздух тангенциально заходит внутрь. Газ по спирали проходит вниз циклона, где высокозаряженные и тяжелые частички пыли по инерции уходят вниз.

Эффективно работает на многих производствах: цементная отрасль, деревообработка, АБЗ, добыча минералов, сельское хозяйство, пищевые производства, фармацевтика, порошковые материалы, химическая промышленность, литье металла, резина и пластмассы.

Существует большое количество различного аспирационного оборудования. Кроме того, можно производить целые аспирационные системы для особо тонкой очистки воздуха.

Промышленные системы аспирации и вентиляции на производстве, устройство и виды

Аспирация воздуха на производстве — важная составляющая технологических операций, связанных с выделением пыли, опилок, стружки других мелких частиц или газов, загрязняющих окружающую и рабочую среду. Ее необходимость обусловлена требованиями по соблюдению санитарных норм чистоты воздуха, обеспечению безопасных и комфортных условий работы. Современные аспирационные системы способны эффективно улавливать различные примеси в виде твердых частиц, стружки, волокон, пылевых выбросов, других видов сухих загрязнений воздуха.

Системы вентиляции и аспирации

Промышленная аспирация — засасывание в воздуховоды пыли путем создания возле станков или других источников загрязнений пониженного давления. По принципу действия такая схема напоминает вентиляционные вытяжки. Отличие аспирации от вентиляционных систем в том, что аспирационные системы работают преимущественно на удаление пылевых частиц, используя воздух как носитель сухих загрязнений. Несмотря на некоторые отличия в терминологии данные тесно связаны.

Типовая система вентиляции и аспирации состоит из следующих компонентов:

• вентилятор — создает вакуум (отрицательное давление);
• устройство очистки — фильтры (циклоны, скрубберы, рукавные и картриджные фильтры и др.);
• воздуховоды — вентиляционные каналы для управления потоками воздуха;
• пылесборники или накопители — стационарные или встроенные контейнеры (емкости) для сбора твердых примесей.

Несмотря на кажущуюся простоту конструкции, производство и изготовление систем аспирации это процесс, требующий огромного опыта в инжиниринге и проектировании.

Аспирационные устройства, аспирационные системы и установки. Их типы

На производстве используются следующие типы аспирационных устройств:

Мобильные

Автономные аспирационные установки для работы на небольших участках. Применяются на объектах с небольшими объемами аспирации в пределах 15–20 тысяч м3/час. Устанавливаются в собранном виде непосредственно возле источника пыли. Могут подключаться к магистральной системе. Конструкция аспирационной системы подобного типа включает вентилятор, фильтрующие элементы, контейнер для сбора отходов, блок управления. Можно купить мобильные станции как относительно небольшой мощности, так и большие по производительности установки, которые будут оснащены собственными вытяжными устройствами.

Преимущества:

• автономность;
• цена;
• возможность смены расположения без конструктивных изменений;
• работа без предварительного проектирования или других подготовительных операций.

Недостатки:

• низкая адаптация к конкретным технологическим операциям;
• необходимость отключения для ручной разгрузки контейнера с пылью;
• требуется выделение площади в цехе или мастерской для размещения самой установки;
• не высокая эффективность.

Стационарные

По сравнению с мобильными аналогами цена стационарных систем выше из-за сложности конструкции, трудоемкого монтажа. Однако стоимость комплекса быстро окупается благодаря повышенной эффективности. Каждая промышленная установка проектируется под конкретное производство, поскольку аспирация станков и другого технологического оборудования требует тщательного предпроектного анализа. При этом учитывается много факторов: габариты помещения, специфика технологических операций, тип пыли, требуемая степень очистки и другие.

В типовом варианте стационарная аспирационная система представляет собой комплекс оборудования с одним или несколькими локальными точками забора загрязненного воздуха, комплектом разветвленных воздуховодов, аспирационной установкой в виде циклона, рукавного фильтра или мокрого пылеуловителя и тягодутьевыми вентиляторами.

Преимущества:

• высокая производительность;
• высокая степень очистки аспирационного воздуха;
• полная автоматизация и интеграция в АСУ ТП завода.

Недостатки:

• цена;
• необходимость предварительного проектирования, трудоемкий монтаж;
• требуется регулярное обслуживание;
• невозможно перемещать без конструктивного вмешательства и демонтажа.

Вы можете заказать у нас аспирационные установки по самой выгодной цене. Также мы выполняем проектирование систем аспирации.

Аспирация станков

Для небольшого производства, где текущая аспирация пыли не превышает 10 тысяч м3/час, чаще используются мобильные системы. Рукавные фильтры, картриджные и кассетные фильтры, электростатические фильтры устанавливаются непосредственно рядом со станками.

Средние, крупные предприятия предпочитают проектирование централизованных систем стационарного типа с выносом аспирационного блока и фильтрующей установки за пределы мастерской или цеха. Выгрузка уловленной пыли из контейнеров-пылесборников производится автоматизировано.

Проект схемы промышленной вентиляции и аспирации станоков разрабатывается с учетом следующих факторов:

• расположение, количество, тип станков и аспирируемого оборудования (аспирационной установки);
• особенности технологических операций — вид, объемы отходов;
• требуемая степень очистки;
• конструктивные особенности помещения;
• необходимая мощность;
• пожелания, требования заказчика.

Аспирация пыли

Наиболее эффективным способом улавливания твердых пылевых частиц из воздуха является фильтрация посредством пропускания загрязненного воздуха через тканый или нетканый материал. Взвешенные частицы в потоке воздуха, проходя через аспирационную установку, задерживаются в порах материала. Однако это происходит, если сечение пылинок больше диаметра пустот. Промышленные аспирационные фильтра представляют собой механические пылеуловители. Наиболее часто в данных установках применяются фильтровальные элементы рукавного или карманного типа, а так же кассеты или картриджи.

При выборе фильтров необходимо учитывать не только тип пыли (древесная стружка, металлическая крошка, цементная пыль, др.), но и ее концентрацию, химический состав, неоднородность, взрывоопасность, агрессивность. Эффективность фильтрации в условиях конкретного производства определяется правильным выбором конструкции фильтра и вида фильтрующего материала.

Наибольшее распространение получили пылеуловители рукавного типа на основе нетканых (иглопробивных) материалов из полиэстера, мета-арамида, стекловолокна, полипропилена. Аспирация пыли в данном случае достигает степень очистки до 99%, а рукавные фильтры имеют высокую надежность и простоту конструкции.

Особенности проектирования промышленной аспирации

Разработка проекта промышленной аспирации предполагает широкий комплекс работ. В их числе предварительная экспертиза конструкций здания, действующих систем кондиционирования и вентиляции, оценка состава воздуха и примесей, расчет длины и сечения воздуховодов, подбор пылеулавливающего и тягодутьевого оборудования.
Эффективность проектируемого комплекса значительно зависит от верного выбора апирационных устройств. При разработке проекта важно правильно рассчитать площадь фильтрующей поверхности пылеуловителя для соблюдения скорости фильтрации и эффективного улавливания пыли, будь то аспирация цеха, аспирация бокса или аспирация завода.

Снижение затрат на установку и эксплуатацию промышленных аспирационных комплексов достигается несколькими путями:

• грамотные расчеты с учетом требуемой производительности;
• правильный выбор типа, мощности оборудования;
• квалифицированный монтаж без ошибок, согласно проектной документации;
• соблюдение правил эксплуатации, указаний по безопасности;
• своевременное обслуживание с регулярной заменой поврежденных или устаревших компонентов.

Система промышленной аспирации — лучший способ обеспечения безопасных и комфортных условий работы путем эффективной очистки воздуха в цехе и других производственных помещениях. При отсутствии ошибок в проектировании и при правильном монтаже расходы на ее покупку и обслуживание быстро окупаются увеличением производительности и эффективности предприятия.

В нашей компании вы можете купить современные и эффективные системы аспирации, аспирационные установки и другое аспирационное оборудование. Для подбора оборудования обращайтесь к менеджерам отдела продаж.

Что такое система аспирации?

Система аспирации и пылеулавливающее оборудование справляются с задачей очистки воздуха от пылевых частиц разных фракций, а также с вопросом снижения риска взрыва зерновой пыли. Обеспыливающая вентиляция позволяет очистить воздух рабочей среды от мелкодисперсной пыли и дымовых газов. Благодаря очистке воздуха в зонах технологических линий на заводах, элеваторах, в зернохранилищах концентрация зерновой пыли не превышает гранично допустимые значения.

Современная промышленная система аспирации в рабочих зонах технологических линий обеспечивает взрывобезопасность зернового производства, эффективность работы оборудования и комфортные условия труда. На элеваторах и заводах по производству комбикормов и муки особое внимание уделяется очистке воздуха от пылевых частиц. Естественное пыление особенно активно возникает в пунктах погрузки и выгрузки зерновой массы и готовой продукции на предприятиях. Циклоны и другое специальное оборудование для очистки газов от загрязнений применяется не только в пищевой промышленности, но и на заводах по производству стройматериалов, металлов, в химической, нефтяной промышленности и т.д.

Задачи аспирации

Основная задача аспирации — это локализация загрязнённого воздуха и предотвращение попадания пылевых частиц, золы и т.п. в воздушную среду рабочих помещений.

Отличительной особенностью аспирационной системы являются сильно наклонные воздуховоды. В менее пыльных производствах используется пылеудаляющая вентиляция (отличается отсутствием наклонных воздуховодов).

Главный критерий эффективности аспирационной установки – степень невыбивания, т.е. отсутствия исхода вредных веществ из-под местных отсосов в воздух рабочих помещений. Чем более эффективна система аспирации, тем меньше примесей поступает в помещения из местного отсоса.

Аспирационное оборудование и пылеулавливающие установки

Аспирационная система предполагает определение её основных задач ещё на стадии проектирования. Разработка проекта предусматривает комплексный подход к задачам, которые в будущем должна решать такая система. Важно рассчитать объемы очистки воздуха и проанализировать все параметры пылеулавливающей системы; подобрать и запроектировать необходимое по расчёту аспирационное оборудование и вентиляторы.

Отметим, что двух- и трёхстадийные системы аспирации пыли состоят из пылеулавливающих агрегатов разных типов. В системе могут одновременно присутствовать циклоны БЦЦ, одинарные циклоны, рукавные фильтры. Такое применение оборудования признано наиболее эффективным, так как оно способно провести многоуровневую очистку от всех пылевых фракций.

Классификация систем аспирации

Системы аспирации воздуха разделены в зависимости от направления движения очищенного воздуха в них:

• Прямоточные системы выбрасывают чистый воздух в окружающую среду.
• Оборотные (замкнутые) системы очищают воздух и возвращают в помещение, что значительно сокращает затраты на отопление зимой.

В зависимости от конструкции индустриальная система аспирации бывает моноблочная или модульная. В чём их принципиальное отличие?

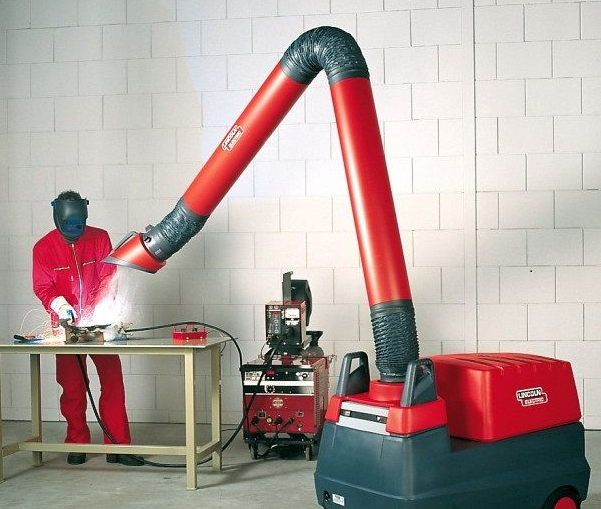

Моноблочная установка монтируется близко к источнику выделения пыли. К тому же, она легко передвигается, быстро устанавливается и соединяется с центральными воздуховодами. Она состоит из фильтра, вентилятора, и тары для сбора пыли. Моноблочная система бывает как неподвижная, так и мобильная.

Моноблочные системы аспирации бывают стационарные и мобильные.

• Сложные системы модульных конструкций проектируются и создаются по специальному заказу для заданных производственных условий производительности и мощности.

Конструкция системы аспирации воздуха

Аспирационные системы и установки работают на принципе всасывания потока запыленного воздуха в циклоны, в которых происходит отделение частиц, их удаление из воздушной массы. На рисунке представлена схема удаления пыли в аспирационных установках.

Система аспирации предполагает установку вентиляторов различной мощности, разной по своей конструкции фильтров. Выбор мощности и конструкции оборудования будет зависеть от площади и объема производственного помещения, состава самой пыли и количества источников загрязнения. Аспирационная система собирается зависимо от конструктивных и технологических особенностей. Рассмотрим стандартную комплектацию системы. Система аспирации в обязательном порядке включает в себя такие основные узлы:

1. Местные зонты и отсосы монтируются в местах активного выделения пыли. Они захватывают грязный воздух и убирают его из производственной зоны.
2. Воздуховоды ─ это транспортные системы, по которым загрязненный воздух перемещается к системе очистки.
3. Вентиляторы создают низкое давление в аспирационной системе и воздух начинает движение.
4. Системы очистки воздуха включают в себя инерционные воздухоочистители и фильтры.
5. Ёмкости для сбора включений из воздуха.

Применение циклонов в системе аспирации

Циклоны ─ это специальное оборудование для очистки газов от загрязнений. Такое газоочистное оборудование применяется не только в пищевой промышленности, но и на заводах по производству стройматериалов, металлов, в химической, нефтяной промышленности и т.д.

Примечательно, что батарейные циклоны достаточно эффективно справляются со своей задачей: зависимо от типа и режима работы они очищают воздух на 85-96 %.

Видео о проектах, которые мы уже сделали

Элеватор 30000 т и Семенной завод в Краснодарском крае

Строительство и проектирование элеватора в Липецкой области

GRAINSTORM GS-100 Универсальный сепаратор очистки зерна

Конструктивные особенности батарейных циклонов

Конструкция циклонного пылеуловителя ─ это большое количество циклонных элементов, соединённых общим корпусом и бункером. В системе аспирации к корпусу циклона подсоединён единый подвод и отвод газа. В таком очистителе воздуха для отделения пыли от газов работают центробежные и гравитационные силы. Корпус батарейного циклона разделен на секции. Они могут частично отключаться, а затем включатся в работы при увеличении нагрузки на агрегат.

Мультициклон состоит из пяти основных элементов:

• патрубка для подачи загрязнённого воздуха;
• пылесборника;
• выпускного патрубка (выпуск чистого воздуха);
• шлюзового затвора;
• бункера для сбора пыли.

Один элемент батарейного циклона состоит из трёх частей:

• корпус;
• направляющий аппарат;
• выхлопная труба.

Отметим преимущество элементов аппаратом “розетка”: они более эффективны, но в то же время они чаще забиваются пылью, чем “винтовой” аппарат.

Необходимо отметить, что аппараты с малым диаметром эффективнее, чем с большим диаметром. Также при одинаковой производительности БЦ имеют меньшую высоту в отличие от группы циклонов. Некоторые аппараты производятся с защитой от взрыва пылевоздушной смеси и для очистки газов с температурой до 350 °С -400 °С.

Газовый поток в одиночных циклонах может вращаться влево или вправо. “Правое” вращение газового потока ─ это вращение в циклоне по часовой стрелке (взгляд со стороны выхлопной трубы), “левое” – это соответственно вращение потока против часовой стрелки. Направление вращения определяется зависимо от компоновки циклона и расположения его в группе.

Группы батарейных циклонов

В зависимости от производительности циклоны можно устанавливать по одному (одиночное исполнение) или объединять в группы из двух, четырех, шести или восьми циклонов (групповое исполнение).

Часто на больших предприятиях циклоны устанавливают группой. Их соединяют по воздуху параллельно друг другу. В таком случае повышается пропускная способность установки, а также сохраняется высокая производительность.

Батарейные установки комплектуются сборной коробкой, циклонами правого и левого исполнения (4 шт) и общего бункера.

Сборный конус предназначен для сбора осаженной пыли. Это конический переходник, который одним фланцем присоединяется к нижней крышке батареи, а вторым крепится к входному фланцу агрегата шлюзовых затворов.

Эффективность очистки воздуха от крупной зерновой пыли составляет 95% и более.

Сопротивление циклона — до 800 Па при скорости входа запылённого воздуха 18 м/сек.

Принцип действия батарейных циклонов

Рассмотрим, как работает батарейный циклон. Загрязнённый пылью воздух поступает в циклоны через входной патрубок. В циклонах он начинает вращательное винтообразное движение, действует центробежная сила. Под её действием частички пыли прижимаются к стенкам циклонов и под действием силы трения начинают двигаться медленнее. Они теряют скорость и скатываются вниз в сборный конус. Вся скопившаяся пыль выводится в пылепровод через шлюзовый затвор. Очищенный воздух выводится из циклонов через выхлопные трубы (вверх или вбок) в воздуховод очищенного воздуха.

Рециркуляционные ПУА, рукавные фильтры

Агрегаты марки ПУА целесообразно устанавливать на крупном производстве. Автоматическая система пылеулавливающих аппаратов (ПУА) имеет высокую производительность начиная с 6000 м 3 /ч. и способны собирать пыль сразу с нескольких станков.

Также система аспирации воздуха предусматривает использования рукавных фильтров в централизованной системе аспирации внутреннего и наружного исполнения. Важно, что фильтры возможно объединять со шлюзовым погрузчиком, а также они производят очистку воздуха на высоком уровне.

Строительство элеваторов

Мы выстраиваем взаимовыгодное сотрудничество с приоритетом долгосрочных отношений с заказчиками в плоскости предоставления широкого спектра услуг: от проектирования и строительства до ввода объекта в эксплуатацию и послегарантийного обслуживания объектов.

Читайте также:



• Конкурентное ингибирование. Неконкурентное обратимое ингибирование.



• Врожденные аномалии коронарных артерий.



• Доброкачественные опухоли пищевода. Папилломы и лейомиомы пищевода



• Лямблиоз



• Липоматозный невус. Фиброзная гамартома младенцев.

Повышенная запыленность и загрязненность воздуха является одним из особенно опасных производственных факторов для многих компаний.

Чтобы минимизировать отрицательное воздействие пыли на здоровье людей, а также для того, чтобы улучшить технологические процессы, в производственных помещениях должна функционировать аспирационная система. Конструкция очищает воздух от пыли и микрочастиц грязи (вредных веществ) и приводит его физико-химические характеристики к нормативным показателям.

Ключевые особенности системы аспирации

Современная система аспирации обеспечивает нормальное всасывание воздуха в зоне загрязнения за счет создания определенного разрежения и фильтрации (с дальнейшим отведением воздуха в атмосферу или его возвратом в комнату). Удаление пылевых воздушных масс осуществляется по отдельным воздуховодам, расположенных под определенным углом наклона. Указанный способ прокладки аспирационных систем помогает предотвратить формирование застойных зон с загрязнениями.

При этом стандартная аспирационная установка имеет относительно простое строение и состоит из:

• устройства воздухозабора, в качестве которого применяются бортовые отсосы, зонты и укрытия;
• вентилятора (он нужен для того, чтобы создавать требуемый уровень разрежения, и при этом он должен иметь высокую мощность);
• оборудования для фильтрации, которое отделяет загрязнения из воздуха (для этого обычно используют циклоны и фильтры-пылеуловители);
• накопителя отходов – емкости, в которой накапливаются все загрязнения перед их утилизацией.

Также аспирационные системы могут содержать в своем составе дополнительные элементы, увеличивающие их производительность и эффективность.

Для чего нужна аспирация воздуха на производстве

Аспирационные системы на производстве выполняют следующие функции:

1. Удаление пыли из воздуха на том уровне, который предписан нормативами.
2. Защита атмосферного воздуха от промышленного загрязнения. Поскольку ко всем производственным предприятиям предъявляются определенные требования по охране окружающей среды, и делаются периодические контрольные замеры выбросов, то наличие правильно спроектированной системы аспирации помогает изготовителям избежать серьезных штрафов от контрольно-надзорных органов.
3. Удаление производственных отходов от технологического оборудования. Чем меньше пыли и грязи оседает на устройства, тем они долговечнее. Чрезмерное загрязнение оборудования (в т.ч. и по причине скопления пыли в воздухе) может стать причиной его преждевременной поломки.
4. Организация отведения выброса от места очистки воздушных масс до места утилизации.

Помимо этого, существуют и другие функции систем. Они определяются техническими особенностями оборудования: наличием дополнительных элементов, расширяющих функционал установки.

Проектирование систем аспирации

Эффективность функционирования аспирационной системы зависит от качества ее проектирования. При ее разработке необходимо определить перечень требуемых характеристик и конфигурацию системы. Параллельно с этим подбирается оборудование.

Проектирование системы производится после обследования объекта и изучения основных технологических процессов, которые есть на производстве. Это дает возможность получить требуемый объем данных для составления технического задания на проект. К наиболее важным параметрам относятся:

• конструктивные характеристики вентиляционной системы;
• объем выбрасываемых загрязнений;
• состав загрязнителей;
• необходимый воздухообмен;
• температурные условия в помещении.

На основании этих сведений рассчитывается требуемая производительность главных элементов системы (вентилятора и устройств для очищения воздуха). При определении мощности вентиляционного оборудования должны закладываться возможные потери напора в сети. Величина потерь обычно составляет до 30% (в зависимости от типа используемых воздуховодов, протяженности сети, конфигурации системы, качества герметизации при установке и т.д.). Эти потери нужно обязательно учитывать при определении производительности вентилятора. В противном случае мощность системы аспирации будет недостаточной для того, чтобы хорошо и полноценно отводить загрязненный воздух.

При проектировании необходимо выбрать наиболее подходящий тип установки для конкретного предприятия. К примеру, моноблочные системы используются в том случае, если характеристики установки подходят для обеспечения всех требуемых потребностей объекта в отведении воздуха. Кроме этого, в ходе проектирования установок разрабатываются схемы воздуховодов:

• устанавливается наиболее подходящий маршрут их прокладки;
• рассчитывается максимальный и минимальный угол наклона;
• определяется тип используемых воздухозаборных устройств и характер их размещения в системе.

Проектирование и прокладка воздуховодов для систем аспирации и пневмотранспорта требуют профессионального подхода и наличия специальных знаний. По этой причине для разработки проекта системы, а также для ее последующего монтажа необходимо обратиться в специализированную фирму, которая использует в своей работе высокотехнологичное оборудование. Только в этом случае производственному предприятию удастся пройти все необходимые проверки, поскольку одним из основных требований безопасности для подобных организаций является наличие сертификатов и деклараций на оборудование, установленное в помещениях.

Техническое обслуживание

После установки необходимо проинструктировать эксплуатационный и ремонтный персонал предприятия и ознакомить сотрудников с методами минимального ремонтного обслуживания для обеспечения нормального функционирования системы с заданной эффективностью, а также способами обнаружения неисправностей и методами их устранения. К установленному оборудованию в обязательном порядке прикладываются инструкции по ТО и запасные части. В ходе ТО рекомендуется группировать аспирационные сети, обращая внимание на наличие лестниц, обслуживающих площадок и подъемных балок.

Проверка систем аспирации

Все аспирационное оборудование нужно периодически проверять. Профессиональным проверкам должны подвергаться и механические, и электрические компоненты. Некоторые из деталей нужно проверять в процессе эксплуатации (включения оборудования), а некоторые – при остановке механизма. Характер требуемых проверок нужно уточнить непосредственно у производителя устройств.

Какие элементы системы аспирации требуют регулярных проверок

К элементам аспирационной системы, которые должны проверяться регулярно, относятся следующие детали:

• приводы и электродвигатели (в них проверяется уровень масла, температура, степень плотности посадки на вал, наличие необычных шумов и т.д.);
• вентиляторы (они проверяются на наличие погнутых лопаток и трещин, а также на наличие ошибок в работе);
• рукава фильтров и корпус;
• сжатый воздух для очистки рукавов;
• шлюзовые затворы;
• воздуховоды;
• электрические соединения и т.д.

По факту осмотра оформляет специальный акт. В нем можно уточнить данные по всем проверкам.

Эксперты рекомендуют поручить руководство эксплуатацией и ремонтным обслуживанием аспирационных установок одному человеку. Этот специалист должен иметь инструкции по ТО и ремонту, а также досконально знать их. Это необходимо для того, чтобы точно определить возможное повреждение оборудования при его наличии и найти способ его ремонта.

Преимущества и недостатки систем

Система аспирации – это универсальная конструкция, которая обладает рядом достоинств. К этим преимуществам модно отнести:

• простоту строения;
• высокую ремонтопригодность (отремонтировать эту установку может даже человек без должного опыта работы);
• хорошую совместимость с различными видами оборудования;
• экологичность и безопасность для окружающей среды;
• возможность полной автоматизации (при наличии программируемого блока управления);
• увеличение пожарной безопасности и т.д.

Но при всех своих достоинствах такие системы имеют один существенный недостаток. После их монтажа автоматически увеличиваются затраты на электроэнергию, а также повышается износ воздуховодов.

Сферы применения

Аспирационные системы используются на производствах любого масштаба. Их применение является вынужденной необходимостью, поскольку без нормально работающей вентиляции невозможно функционирование ни одного цеха. Наиболее широкое значение имеет аспирация для деревообработки, дробильного производства и изготовления потребительской продукции.

Фактические она нужна везде, где в ходе создания новых изделий выделяется большое количество вредных и опасных веществ. Ведь обеспечить сотрудников всеми необходимыми средствами индивидуальной защиты удается не на каждом предприятии, а потому аспирация становится единственной реальной возможностью для налаживания максимально безопасного производственного процесса.

Почему после установки аспирационной системы могут возникнуть проблемы

Наличие правильно спроектированной и установленной системы аспирации не гарантирует того, что в производственном помещении не будет проблем с загрязненностью воздуха. К сожалению, для промышленных предприятий характерны такие ситуации, когда система работает в стандартном режиме, фильтры не забиты, но при этом в воздухе находится слишком много пыли и грязи. Это происходит из-за:

1. Большого количества пыли, скопившейся в воздуховодах. А пыль скапливается из-за того, что в проекте не было учтено увеличение скорости движения воздушных масс.
2. Нарушения требований нормативных актов при проектировании воздуховодов. Все требования к воздуховодам в системах аспирации и пневмотранспорта находятся в соответствующих ГОСТах, ТР ТС и СНиПах. С этими документами следует обязательно ознакомиться перед началом монтажа.
3. Минимальной производительности вытяжного вентилятора, т.е. из-за ошибки при выборе оборудования.
4. Небольшого притока свежего воздуха. Это актуально для закрытых помещений без окон, в которых загерметизированы все стыки по соображениям безопасности.
5. Слишком большого расхода воздуха и т.д.

Для оптимизации работы системы и компенсирования повышенной эффективности воздухообмена следует установить приточную вентиляцию с рекуперацией. Благодаря этому улучшится микроклимат, и все оборудование в производственном помещении начнет намного эффективнее работать.

Система аспирации и пылеулавливающее оборудование справляются с задачей очистки воздуха от пылевых частиц разных фракций, а также с вопросом снижения риска взрыва зерновой пыли. Обеспыливающая вентиляция позволяет очистить воздух рабочей среды от мелкодисперсной пыли и дымовых газов. Благодаря очистке воздуха в зонах технологических линий на заводах, элеваторах, в зернохранилищах концентрация зерновой пыли не превышает гранично допустимые значения.

Современная промышленная система аспирации в рабочих зонах технологических линий обеспечивает взрывобезопасность зернового производства, эффективность работы оборудования и комфортные условия труда. На элеваторах и заводах по производству комбикормов и муки особое внимание уделяется очистке воздуха от пылевых частиц. Естественное пыление особенно активно возникает в пунктах погрузки и выгрузки зерновой массы и готовой продукции на предприятиях. Циклоны и другое специальное оборудование для очистки газов от загрязнений применяется не только в пищевой промышленности, но и на заводах по производству стройматериалов, металлов, в химической, нефтяной промышленности и т.д.

Задачи аспирации

Основная задача аспирации — это локализация загрязнённого воздуха и предотвращение попадания пылевых частиц, золы и т.п. в воздушную среду рабочих помещений.

Отличительной особенностью аспирационной системы являются сильно наклонные воздуховоды. В менее пыльных производствах используется пылеудаляющая вентиляция (отличается отсутствием наклонных воздуховодов).

Главный критерий эффективности аспирационной установки – степень невыбивания, т.е. отсутствия исхода вредных веществ из-под местных отсосов в воздух рабочих помещений. Чем более эффективна система аспирации, тем меньше примесей поступает в помещения из местного отсоса.

Аспирационное оборудование и пылеулавливающие установки

Аспирационная система предполагает определение её основных задач ещё на стадии проектирования. Разработка проекта предусматривает комплексный подход к задачам, которые в будущем должна решать такая система. Важно рассчитать объемы очистки воздуха и проанализировать все параметры пылеулавливающей системы; подобрать и запроектировать необходимое по расчёту аспирационное оборудование и вентиляторы.

Отметим, что двух- и трёхстадийные системы аспирации пыли состоят из пылеулавливающих агрегатов разных типов. В системе могут одновременно присутствовать циклоны БЦЦ, одинарные циклоны, рукавные фильтры. Такое применение оборудования признано наиболее эффективным, так как оно способно провести многоуровневую очистку от всех пылевых фракций.

Классификация систем аспирации

Системы аспирации воздуха разделены в зависимости от направления движения очищенного воздуха в них:

• Прямоточные системы выбрасывают чистый воздух в окружающую среду.
• Оборотные (замкнутые) системы очищают воздух и возвращают в помещение, что значительно сокращает затраты на отопление зимой.

В зависимости от конструкции индустриальная система аспирации бывает моноблочная или модульная. В чём их принципиальное отличие?

• Моноблочные системы аспирации

Моноблочная установка монтируется близко к источнику выделения пыли. К тому же, она легко передвигается, быстро устанавливается и соединяется с центральными воздуховодами. Она состоит из фильтра, вентилятора, и тары для сбора пыли. Моноблочная система бывает как неподвижная, так и мобильная.

Моноблочные системы аспирации бывают стационарные и мобильные.

• Сложные системы модульных конструкций проектируются и создаются по специальному заказу для заданных производственных условий производительности и мощности.

Конструкция системы аспирации воздуха

Аспирационные системы и установки работают на принципе всасывания потока запыленного воздуха в циклоны, в которых происходит отделение частиц, их удаление из воздушной массы. На рисунке представлена схема удаления пыли в аспирационных установках.

Система аспирации предполагает установку вентиляторов различной мощности, разной по своей конструкции фильтров. Выбор мощности и конструкции оборудования будет зависеть от площади и объема производственного помещения, состава самой пыли и количества источников загрязнения. Аспирационная система собирается зависимо от конструктивных и технологических особенностей. Рассмотрим стандартную комплектацию системы. Система аспирации в обязательном порядке включает в себя такие основные узлы:

1. Местные зонты и отсосы монтируются в местах активного выделения пыли. Они захватывают грязный воздух и убирают его из производственной зоны.
2. Воздуховоды ─ это транспортные системы, по которым загрязненный воздух перемещается к системе очистки.
3. Вентиляторы создают низкое давление в аспирационной системе и воздух начинает движение.
4. Системы очистки воздуха включают в себя инерционные воздухоочистители и фильтры.
5. Ёмкости для сбора включений из воздуха.

Применение циклонов в системе аспирации

Циклоны ─ это специальное оборудование для очистки газов от загрязнений. Такое газоочистное оборудование применяется не только в пищевой промышленности, но и на заводах по производству стройматериалов, металлов, в химической, нефтяной промышленности и т.д.

Примечательно, что батарейные циклоны достаточно эффективно справляются со своей задачей: зависимо от типа и режима работы они очищают воздух на 85-96 %.

Конструктивные особенности батарейных циклонов

Конструкция циклонного пылеуловителя ─ это большое количество циклонных элементов, соединённых общим корпусом и бункером. В системе аспирации к корпусу циклона подсоединён единый подвод и отвод газа. В таком очистителе воздуха для отделения пыли от газов работают центробежные и гравитационные силы. Корпус батарейного циклона разделен на секции. Они могут частично отключаться, а затем включатся в работы при увеличении нагрузки на агрегат.

Мультициклон состоит из пяти основных элементов:

• патрубка для подачи загрязнённого воздуха;
• пылесборника;
• выпускного патрубка (выпуск чистого воздуха);
• шлюзового затвора;
• бункера для сбора пыли.

Один элемент батарейного циклона состоит из трёх частей:

• корпус;
• направляющий аппарат;
• выхлопная труба.

Отметим преимущество элементов аппаратом “розетка”: они более эффективны, но в то же время они чаще забиваются пылью, чем “винтовой” аппарат.

Необходимо отметить, что аппараты с малым диаметром эффективнее, чем с большим диаметром. Также при одинаковой производительности БЦ имеют меньшую высоту в отличие от группы циклонов. Некоторые аппараты производятся с защитой от взрыва пылевоздушной смеси и для очистки газов с температурой до 350 °С -400 °С.

Газовый поток в одиночных циклонах может вращаться влево или вправо. “Правое” вращение газового потока ─ это вращение в циклоне по часовой стрелке (взгляд со стороны выхлопной трубы), “левое” – это соответственно вращение потока против часовой стрелки. Направление вращения определяется зависимо от компоновки циклона и расположения его в группе.

Группы батарейных циклонов

В зависимости от производительности циклоны можно устанавливать по одному (одиночное исполнение) или объединять в группы из двух, четырех, шести или восьми циклонов (групповое исполнение).

Часто на больших предприятиях циклоны устанавливают группой. Их соединяют по воздуху параллельно друг другу. В таком случае повышается пропускная способность установки, а также сохраняется высокая производительность.

Батарейные установки комплектуются сборной коробкой, циклонами правого и левого исполнения (4 шт) и общего бункера.

Батарейные циклоны имеют поворотные входной и выходной патрубки: при необходимости при заказе уточняется угол поворота (разворота). Это позволяет оперативно смонтировать установку на объекте. Входной патрубок служит для подачи загрязнённого воздуха в циклоны. Прямоугольным фланцем патрубок соединяется с батареей циклонов, а круглым фланцем ─ к воздуховоду запыленного воздуха.

Сборный конус предназначен для сбора осаженной пыли. Это конический переходник, который одним фланцем присоединяется к нижней крышке батареи, а вторым крепится к входному фланцу агрегата шлюзовых затворов.

Эффективность очистки воздуха от крупной зерновой пыли составляет 95% и более.

Сопротивление циклона — до 800 Па при скорости входа запылённого воздуха 18 м/сек.

Принцип действия батарейных циклонов

Рассмотрим, как работает батарейный циклон. Загрязнённый пылью воздух поступает в циклоны через входной патрубок. В циклонах он начинает вращательное винтообразное движение, действует центробежная сила. Под её действием частички пыли прижимаются к стенкам циклонов и под действием силы трения начинают двигаться медленнее. Они теряют скорость и скатываются вниз в сборный конус. Вся скопившаяся пыль выводится в пылепровод через шлюзовый затвор. Очищенный воздух выводится из циклонов через выхлопные трубы (вверх или вбок) в воздуховод очищенного воздуха.

Рециркуляционные ПУА, рукавные фильтры

Агрегаты марки ПУА целесообразно устанавливать на крупном производстве. Автоматическая система пылеулавливающих аппаратов (ПУА) имеет высокую производительность начиная с 6000 м³/ч. и способны собирать пыль сразу с нескольких станков.

Также система аспирации воздуха предусматривает использования рукавных фильтров в централизованной системе аспирации внутреннего и наружного исполнения. Важно, что фильтры возможно объединять со шлюзовым погрузчиком, а также они производят очистку воздуха на высоком уровне.

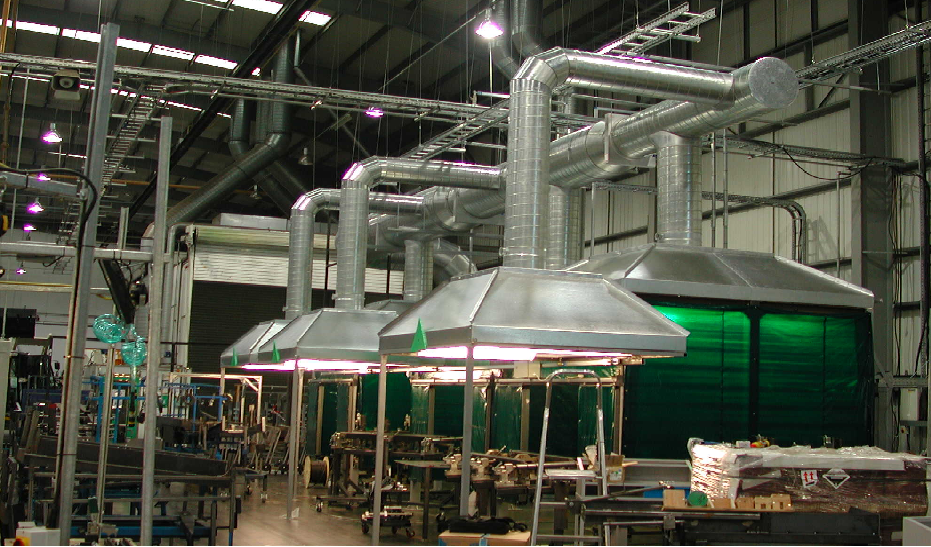

Рис.2

Принцип работы системы аспирации воздуха довольно прост. В зоне источника пыли, с помощью центробежного насоса создается пониженное давление. Загрязненный воздух улавливается зонтом и всасывается в воздуховод системы аспирации, далее по воздуховодам подается в устройство для очистки. Здесь происходит отделение загрязняющих элементов (мелкой стружки, пыли) от воздуха, затем очищенный воздух возвращается в помещение или выбрасывается наружу, а пыль и стружка оседают в специальный бункер.

Классификация установок систем аспирации

Системы аспирации классифицируются по разным критериям. С точки зрения конструкции разделяются на два типа модульные и моноблочные.

Модульные системы или стационарные, объединяются в одну централизованную систему (рис.3). Каждый модуль подбирается индивидуально для определенного участка технологической цепочки, агрегата производства по характеристикам вентиляторов, очистительных узлов и воздуховодов.

Рис.3

Модули объединяются в одну централизованную систему аспирации воздуха.

Централизованная система может быть организована следующими способами:

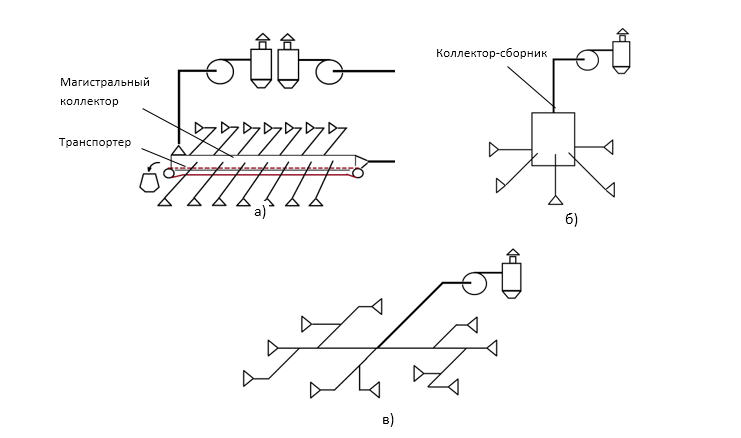

Рис.4

Наиболее оптимальная по затратам и эффективности это система аспирации воздуха с коллектором сборником. Схема с магистральным коллектором так же эффективна, но более энергозатратная, в связи с наличием в ней транспортера. Недостаток разветвленной сети определяется сложностью аэродинамического сочетания между собой отдельных ветвей. Отсюда вытекает негибкость всей схемы при эксплуатации в целом.

Моноблочные системы аспирации это мобильные, передвижные агрегаты, которые размещаются вблизи источника загрязнений (рис.5).

Рис.5

Такие системы могут устанавливаться на небольших предприятиях и в частных мастерских.

Классификация систем аспирации воздуха

Классифицировать системы аспирации воздуха можно по принципу создания тяги:

Особенность всасывающих систем в том, что при увеличении степени разряжения в воздуховодах уменьшается плотность потока, в результате чего снижается его несущая способность и увеличивается расход воздуха. Поэтому при высоких концентрациях переносимого материала максимальная длина воздуховодов может быть не более 100м. Если расстояние переноса больше, то применяются нагнетательные установки.

По величине потерь давления в воздуховодах системы делятся на:

Особенности и преимущества систем аспирации

При проектировании систем аспирации воздуха требуется учитывать ряд особенностей, которые отсутствуют в системах вентиляции. Связано это с повышенной концентрацией в воздушных потоках твердых частиц и элементов (пыли, стружки и т.п.) с абразивными свойствами. Наличие этих элементов существенно влияет на износ составных частей системы: вентиляторов, воздуховодов, тройников и т.д. Поэтому, в системах аспирации воздуха на производстве, если транспортируемый материал проходит через вентилятор, применяются пылевые вентиляторы, которые обладают повышенной износостойкостью.

К воздуховодам и их фасонным частям так же предъявляются особые требования. Если в низконапорных системах с наличием в потоке малой массовой концентрации неабразивных материалов, таких как древесные опилки, отходы кожи, можно использовать обычные воздуховоды, изготовленные из оцинкованного стального листа толщиной 1~1,7 мм, то при перемещении абразивных веществ толщина стенки воздуховодов должна быть не менее 3~4 мм.

Особенно быстро истирается нижняя поверхность воздуховодов, тройников и отводов. Поэтому для защиты внутренних поверхностей применяют ряд средств. Самое простое — это использование подстилающего слоя материала толщиной .

Наиболее целесообразным в данной ситуации является покрытие внутренней поверхности воздуховодов полимерными материалами. Если говорить о фасонных изделиях, то тройники должны иметь угол примыкания ответвления к стволу 8-12°, а радиус закругления отводов следует принимать равным не менее 2d.

В сети воздуховодов допускается применение только косых шиберов, которые перекрывают поперечное сечение воздуховода под углом не более 30-40°, обычные регулирующие устройства (шиберы или дроссель-клапаны, диафрагмы) устанавливать нельзя.

В отличие от систем вентиляции воздуховоды в системах аспирации воздуха устанавливают под большим углом в сторону движения потока, это позволяет минимизировать скопление транспортируемого материала в воздуховодах. Крепить аспирационные воздуховоды хомутами на подвеске запрещается, допускается только использование хомутов, закрепленных с помощью кронштейнов.

Аспирационные вентиляционные установки имеют свои особенности:

Если Вам необходима консультация по вопросам проектирования, поставки или монтажа систем аспирации воздуха, специалисты ГК «ПромВентХолод» будут рады оказать квалифицированную помощь. Вы можете связаться с нами по телефону +7(495)2680520 или отправить заявку на info@pvholod.ru.
